一、装置简介

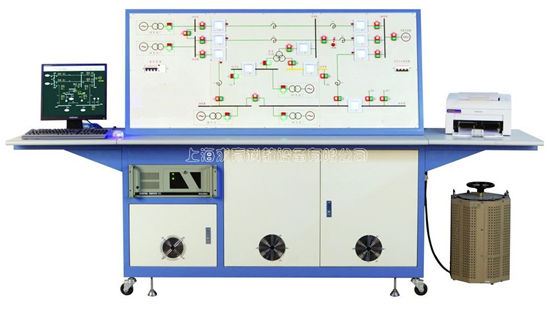

QY-PGD20电力系统监控实验平台能实现数据的集中监控和设备的自动控制，由“电力系统监控实验平台”和“电力系统综合自动化技能实训考核平台”组成，实验内容基本覆盖了如“电力系统自动化”、“电力系统分析基础”、“电力稳暂态分析”等的教学内容。
系统的通信 络拓扑采用C/S结构，可支持10台客户机（或称从站）访问管理服务器（或称主站），实现了多用户共享监控权的功能。
二、装置特点
监控软件是以力控 络版组态软件为开发平台，用户可进行二次开发，用户可共享监控权，客户机（或称从站）10台，具体体现在以下方面：
同步显示各发电厂的运行状态
同步显示各开关站的电量参数
多机监视各断路器的位置，保护动作出口状态
存储和打印电力 络的电量参数
同步监视电力 络的潮流分布
进行复杂电力系统的潮流计算
保存历史数据，绘制历史曲线
具有遥控、遥测、遥信、遥调功能
装置还设置了多种典型 络结构。
三、技术性能
- 输入电源：三相四线 380V±10% 50Hz
- 容 量：20kVA
- 面板尺寸：1900mm×800mm（倾斜度40°）
- 台体尺寸：1900mm×800mm×1400mm
- 标准RS-485通讯接口；MODBUS通讯协议
- 仪表测量精度：电流/电压：±0.2%；有功：±0.5%；无功：±1%
四、实验项目 - 原动机的起动与运转
(1) 调速装置操作原理实验
(2) 调速装置及原动机控制运转 - 发电机机电特性实验
(1) 发电机的空载特性曲线测试
(2) 发电机的短路特性曲线测试
(3) 发电机外特性及调整特性实验
(4) 发电机零功率因数负载特性实验 - 同步发电机励磁控制实验
(1) 微机励磁装置基本操作实验
(2) 不同α角（控制角）励磁电压波形观测实验
(3) 同步发电机起励实验
(4) 控制方式及其相互切换实验
(5) 逆变灭磁和跳灭磁开关灭磁实验
(6) 伏赫限制实验
(7) 欠励限制实验
(8) 同步发电机强励实验
(9) 调差特性实验
(10) 过励限制实验 - 准同期并列运行
(1) 微机准同期装置基本操作实验
(2) 自动准同期条件测试
(3) 线性整步电压形成（相敏环节）测试
(4) 导前时间整定及测量方法
(5) 压差、频差和相差闭锁与整定
(6) 手动准同期并 实验
(7) 半自动准同期并 实验
(8) 自动准同期并 实验 - 单机—-无穷大系统稳定运行方式实验
(1) 单回路稳态对称运行实验
(2) 双回路和单回路的稳态对称运行比较实验
(3) 单回路稳态非全相运行实验 - 单机带负荷实验
(1) 独立系统的特性实验
(2) 投、切不同负荷的实验
(3) 甩负荷实验 - 电力系统功率特性（功角）和功率极限（静态稳定性）实验
(1) 无调节励磁时，功率特性和功率极限的测定
(2) 手动调节励磁时，功率特性和功率极限的测定
(3) 微机自并励时，功率特性和功率极限的测定
(4) 微机他励时，功率特性和功率极限的测定
(5) 单回路、双回路输送功率与功角关系实验
(6) 提高电力系统静态稳定性实验 - 电力系统暂态稳定性实验
(1) 短路类型对电力系统暂态稳定性的影响实验
(2) 故障切除时间对暂态稳定的影响实验
(3) 有无强励磁对暂态稳定性影响试验
(4) 线路重合闸及其对系统暂态稳定性影响的实验
(5) 同步发电机异步运行和再同步实验
(6) 提高电力系统暂态稳定性的措施 - 电力系统运行实验
(1) 发电机启动和调整实验
(2) 电力系统运行方式实验
(3) 电力系统负荷调整实验 - 电力系统分析实验
(1) 电力系统潮流计算分析实验
(2) 电力系统故障计算分析实验
(3) 切机、切负荷等稳定实验 - 电力系统调度自动化实验
(1) 电力系统实时监控
(2) 电力 的电压和功率分布实验
(3) 电力系统有功功率调整实验
(4) 电力系统无功功率调整实验
(5) 电 运行方式变化
(6) 电力系统调度运行实验
(7) 遥控、遥测、遥信、遥调四遥实验
