什么是单相桥式整流电路：
电路中采用四个二极管，互相接成桥式结构。利用二极管的电流导向作用，在交流输入电压U2的正半周内，二极管D1、D3导通，D2、D4截止，在负载RL上得到上正下负的输出电压；在负半周内，正好相反，D1、D3截止，D2、D4导通，流过负载RL的电流方向与正半周一致。因此，利用变压器的一个副边绕组和四个二极管，使得在交流电源的正、负半周内，整流电路的负载上都有方向不变的脉动直流电压和电流。桥式整流的名称只是说明电路连接方法是桥式的接法，桥式整流二极管：大家常用的一般是由4只单个二极管封装在一起的元件，取名桥式整流二极管，整流桥或全桥二极管。
在v2的负半周，其极性与图示相反，电流从变压器副边线圈的下端流出，只能经过二极管D2流向RL，再由二极管D4流回变压器，所以D1、D3反偏截止，D2、D4正向导通。电流流过RL时产生的电压极性仍是上正下负，与正半周时相同。其电流通路如图1(a)中虚线箭头所示。
综上所述，桥式整流电路巧妙地利用了二极管的单向导电性，将四个二极管分为两组，根据变压器副边电压的极性分别导通，将变压器副边电压的正极性端与负载电阻的上端相连，负极性端与负载电阻的下端相连，使负载上始终可以得到一个单方向的脉动电压。
在u2的正半周时，仍在触发延迟角的α处触发延迟VT2和VT3(VT2和VT3的α=0处为wt=π)，VT2和VT3导通，电流从电源b端流出，经VT3、R、VT2流回电源a端。到u2过0时，电流又降为0，VT2和VT3关断。此后又是VT1和VT4导通，如此循环工作下去。
2 单相桥式全控整流电路在MATLAB/Simulink的建模与仿真
2.1 单相桥式电路的仿真模型
单相桥式全控整流电路主要由交流电源、晶闸管、RLC负载等构成，其在MATLAB/Simulink仿真模型如图2所示。由于在SIMULINK库中没有专用的单相桥式整流电路的触发模块，这里用三相桥的触发器(Synchronized 6-pulse Generator)来产生晶闸管VT1、VT4和VT2、VT3的触发脉冲，如图4所示，用电压测量取得变压器二次电压信 作为触发器的同步信 ，信 从触发器AB端输入，触发器的BC、CA端和BLOCk端用常数模块置“0”，Synchronized 6-pulse Generator产生6路触发信 ，通过Demux分解并与变压器的二次电压的相位比较，图4上为变压
器二次电压波形，中间为第6路触发脉冲，下为第4路触发脉冲，此脉冲信 与正弦信 比较的时候，这二路信 可以满足单相桥的触发和移相控制要求，因此将第6路触发脉冲连接VT1和VT4控制板，第4路触发脉冲连接VT2和VT3控制板。

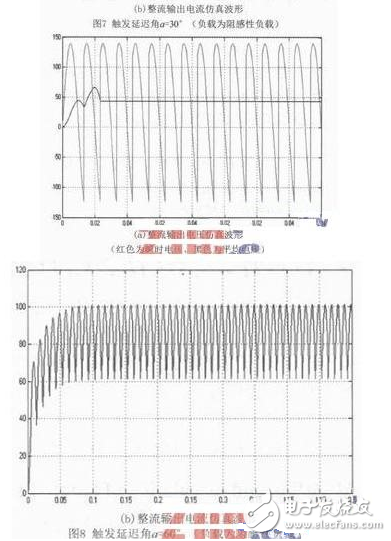

3 结束语
