STM32F0xx_PWR低功耗配置

Ⅰ、概述

今天总结PWR部分知识，请看“STM32F0x128参考手册V8”第六章。提供的软件工程是关于电源管理中的停机模式，工程比较常见，但也是比较简单的一个实例，根据项目的不同还需要适当修改或者添加一些代码。

实例中处理项目的事件只是LED变化 和 串口打印数据,主要是提示的作用，实际项目中唤醒之后会有更多的事件等待处理。

本着免费分享的原则，方便大家手机学习知识，每天在微信分享技术知识。如果你觉得分享的内容对你有用，又想了解更多相关的文章，请用微信搜索“EmbeddDeveloper” 或者扫描下面二维码、关注，将有更多精彩内容等着你。

②关于功耗

关于芯片的功耗具体信息请参看芯片对于的数据手册，这里讲述STM32F05x待机时的功耗。今天提供的实例代码是停机模式，关闭调节器，IDD（数字电源）上电流，根据VDD的电压不同，IDD的值也有不同，正常VDD为3.3V。因此，理论上今天提供的软件工程IDD电流为3.7uA。

关于低功耗，对电路设计要求相对来说要高一点，每一个引脚都可能影响你整个板子电流的大小。

该函数位于bsp.c文件上面；

我个人习惯第一步配置时钟，ST官方提供的例程也是把配置时钟放在前面。关于RCC时钟的配置比较重要，有好几次我就是由于忘记配置相应RCC时钟，让我找了很久的问题，最后才发现是RCC时钟没有配置。

注意：

外设时钟不要随便添加，比如：RCC_APB1外设不要配置在RCC_APB2时钟里面【如：RCC_APB2PeriphClockCmd(RCC_AHBPeriph_DMA1, ENABLE);这样能编译过，但是错误的】

我每次都提醒RCC时钟，是因为很多人就是因为时钟而导致软件运行有问题，所以，提醒更多人要注意配置RCC.

②低功耗配置

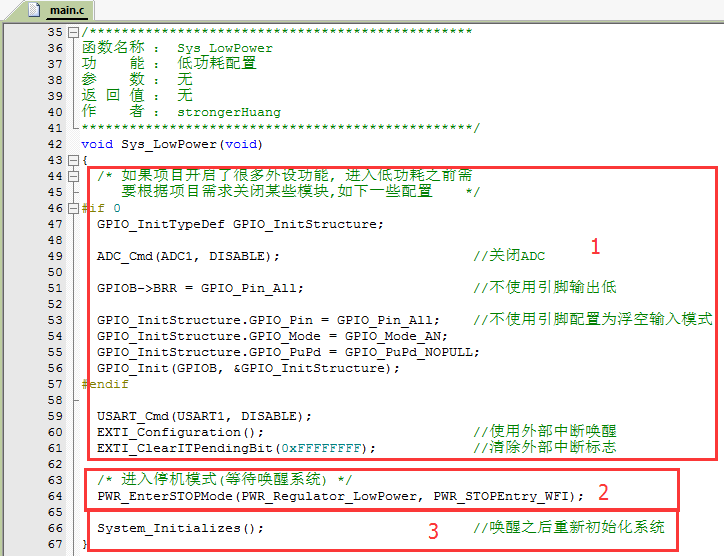

该函数位于main.c文件下面；

配置低功耗大概分为3个步骤：进入低功耗前、进入低功耗中和退出低功耗。

1.进入低功耗前：需要关闭某些会影响功耗的模块或者外围电路；

2.准备工作做好就可以进入低功耗中，这时系统就处于停机模式中，需要一个事件来唤醒（提供的工程是外部中断按键唤醒）；

3.有事件唤醒系统之后，需要对系统进行初始化（进入停机之前关闭的某些模块）。

注意：

该函数是比较关键的，需要结合硬件设计软件，如果硬件存在问题，这里也是软件无能为力的。

Ⅵ、说明

或许你硬件芯片不是提供工程里面的芯片，但是STM32F0的芯片软件兼容性很好，可以适用于F0其他很多型 的芯片，甚至是F2、F4等芯片上（具体请看手册、或者亲自测试）。

今天的工程是基于工程“STM32F0xx_TIM基本延时配置详细过程”修改而来，以上实例总结仅供参考，若有不对之处，敬请谅解。
