Ellisys Bluetooth Vanguard – 软件

软件概述

• Ellisys蓝牙分析软件

即时吞吐量（Instant Throughput）

了解设备的数据吞吐量性能是无线工程师的常见任务。 这些指标是Instant Throughput视图的字段，它按照设备，L2CAP或SCO / eSCO通道，以及Wi-Fi通信来提供吞吐量。 方便的统计覆盖提供关于各种传输低效率可能如何影响吞吐量的信息，例如分组重传。

即时Piconet（Instant Piconet）

蓝牙技术在消费者中非常受欢迎，并且不断发展为新的应用和市场，导致更复杂的用例。 支持这些新用例的唯一方法是创建更复杂的拓扑，例如，Mesh Networking。

调试复杂拓扑一直是一项艰巨的任务，但Bluetooth Vanguard能够通过其强大的宽带射频能够捕获来自任何设备 （包括最复杂的拓扑）的任何流量来完成任务。 Instant Piconet视图可帮助开发人员在捕获时实时显示其拓扑结构，还提供播放功能，显示拓扑更改的逐步演变。

在使用实现新一代安全功能的设备（例如安全简单配对（SSP）或安全连接（SC））时，HCI捕获也是一个非常方便的功能。 Ellisys分析软件自动提取通过HCI交换的任何链接密钥，并使用它来解密无线流量，所有这些都无需任何用户交互。

另一种常见的调试应用涉及无线和HCI的音频流比较。 这些流可以实时播放，导出到WAV，循环播放，并以其他方式仔细检查质量和性能的差异，从而帮助蓝牙工程师解决堆栈或共存问题。

逻辑分析[专业]（Logic Analysis [PRO]）

逻辑分析功能允许捕获外部逻辑信 ，与无线，HCI和所有其他流量同步。 支持任何数字信 ，包括通用I/O（GPIO）或专用引脚，如TX/RX Active。 此功能的众多应用之一是通过使用诸如比较器之类的专用硬件来确定是否超过了关键阈值，从而跟踪设备在各种状态下的功耗。

这些信 以5纳秒的精度予以可视化，并与Ellisys软件强大的Instant Timing视图中的其他捕获流进行比较。

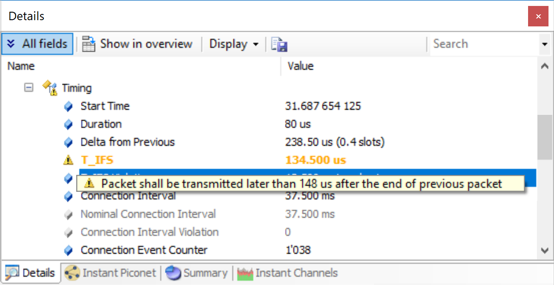

错误检测（Errors Detection）

分析仪软件会警告用户检测到有线和无线捕获的各种错误。 物理，协议和配置文件层错误（包括数据包和事务错误）会自动突出显示，而无需搜索捕获。 错误在颜色编码系统上突出显示，以指示错误的相对严重性，在每个协议概述的专用状态列中进行汇总，并在详细信息视图中进行描述，或在概述中使用弹出消息进行描述。 指示的错误包括不完整的有效载荷，丢失或不正确的字段值，中心频率违规，时序违规，丢失响应和CRC错误。

• 错误检测


自动和长期捕获（Automated and Long-Term Capture）

存在各种用户应用程序，其需要以自动方式使用分析器，通常在执行各种任务的用户定义的软件应用程序的控制下。 这些应用程序可能包括长期测试环境，将分析仪集成到移动平台以及其他使用模型。

由于Ellisys Digital Radio提供的易用性和强大性，Bluetooth Vanguard是这些任务的理想选择。 分析仪可以通过简单但功能强大的远程控制API （应用程序编程接口）进行控制，以编程方式启动/停止/保存捕获并提取可用于各种目的的特定捕获信息，包括进行/不进行测试，所有这些都无需任何手动操作。

独特的分段功能可与API无缝协作，实现极长时间的捕获，将捕获分段为更小，更易于管理的切片，同时保持从一个捕获到另一个捕获的拓扑和上下文信息。
