一、实验目的
在学习了sip的理论知识之后，通过本次实验加深对sip呼叫流程的理解。
二、实验内容和实验步骤
1、拨打SIP 电话软件名称、软件安装过程
软件名称：MicroSIP
-
在官 下载：https://www.microsip.org/downloads下载最新版本的MicroSIP
-
运行exe文件，安装成功点击运行界面如下所示：
-
注册之后你填写的邮箱会受到一封邮件，点击相应的 址确认后，即可登录该账 。
-
保存之后，显示在线，我们就可以开始打电话了。
(1)用户摘机拨 发起一路呼叫，终端代理A向该区域代理服务器发起Invite请求；
(2)代理服务器向Invite消息的To域所指示的被叫终端代理B转发Invite请求;
(3)代理服务器向终端代理A送呼叫处理中的应答消息, 100 Trying;
(4)终端代理B向代理服务器送呼叫处理中的应答消息，100 Trying;
(5)终端代理B指被叫用户振铃，用户振铃后，向代理服务器发送180 Ringing振铃信息;
(6)代理服务器向终端代理A转发被叫用户振铃信息;
(7)被叫用户摘机，终端代理B向代理服务器返回表示连接成功的应答（200 OK）;
(8)代理服务器向终端代理A转发该成功指示(200 OK);
(9)终端代理A收到消息后，向代理服务器发ACK消息进行确认;
(10)代理服务器将ACK确认消息转发给终端代理B;
(11)主被叫用户之间建立通信连接，开始通话;
(12)通话结束后，被叫用户挂机，终端代理B向代理服务器发送 Bye消息;
(13)代理服务器转发Bye消息至终端代理A，同时认证/计费中心送用户通话的详细信息，请求计费;
(14)主叫用户挂机后，终端代理A向代理服务器发送确认挂断响应消息200 OK; (15)代理服务器转发响应消息200 OK。2.呼叫对方响铃后被挂断
(1)用户A发起一路呼叫，终端代理A向代理服务器发Invite请求消息;
(2)代理服务器向被用户的终端代理B转发该Invite请求;
(3)代理服务器向终端代理A回送100 Trying响应，表示呼叫已在处理中;
(4)终端代理B向代理服务器回送100 Trying,告知代理服务器呼叫正在处理;
(5)被叫用户振铃，终端代理B向代理服务器送180 Ring响应;
(6)代理服务器向终端代理A转发180 Ringing响应消息；
(7)被叫久振铃无应答，终端代理B判断超时后，向代理服务器送408 Request timeout消息放弃该呼叫;
(8)代理服务器收到408 Request timeout消息后，转发该消息给终端代理A;
(9)代理服务器收到后回送ACK确认给终端代理B;

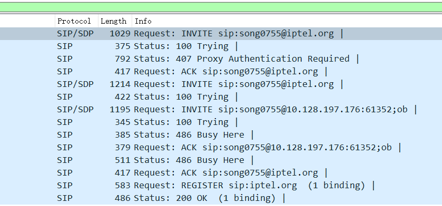

(10)终端代理A向代理服务器回送ACK。4.自己呼叫本机 码——即为呼叫忙时的sip流程
此处AB都为自己，只是为了区分理解流程分为ab
(1)用户摘机拨 发起一路呼叫，终端代理A向该区域代理服务器发起Invite请求；
(2)代理服务器通过认证/计费中心确认用户谁已通过后，检查请求消息中的Via头域中是否包含其地址。若包含，说明发生环回，返回指示错误的应答；如果没有问题，代理服务器在请求消息的Via头域插入自身的地址，并向Invite消息的To域所指示的被叫终端代理B转发Invite请求;
(3)代理服务器向终端代理A送呼叫处理中的应答消息, 100 Trying;
(4)终端代理B向代理服务器送呼叫处理中的应答消息，100 Trying;
(5)呼叫请求送到被叫终端代理B后，被叫心，终端代理B向代理服务器发送486 Busyhere被叫忙响应;
(6)代理服务器向终端代理A转发486 Busyhere响应消息;
(7)终端代理A向代理回送ACK确认消息;
