Revit2016 笔记03

一、 墙体

在Revit 墙结构中，墙部件包括核心结构和核心边界两个特殊的功能层，用于界定墙的核心结构与非核心结构。其中，核心结构是核心边界之间的功能层，是墙存在的主要条件；非核心结构是核心边界之外的功能层，如装饰层、保温层等辅助结构。

1.1 墙体概念

1.1.1 墙体结构

洞口尺寸
洞口尺寸主要是指门窗洞口的尺寸。

1.2 墙体设计要求

1.结构方面的要求

• 结构布置
• 墙体高厚比3

2.功能方面的要求

• 保温与隔热要求
• 隔声要求
• 防火要求
• 防水防潮要求
• 建筑工业化要求

二、绘制基本墙

在创建墙体时，需要先定义墙体的类型——包括墙厚、做法、材质、功能等，再指定墙体的平面位置、高度等参数。

2.1 绘制外墙

2.1 绘制内墙

内墙类型的设置方法不仅与外墙相同，还能在外墙类型的基础上进行修改从而更加快速地进行内墙类型设置。

三、绘制其他类型墙

在Revit 中，除了基本墙和幕墙两种墙系统族外，软件还提供了另外一种墙系统族——叠层墙。叠层墙需要以基本墙为基础创建。此外， Revit 还可以通过基本墙创建复合墙，以及通过内建族创建异形墙。

3.1 绘制叠层墙

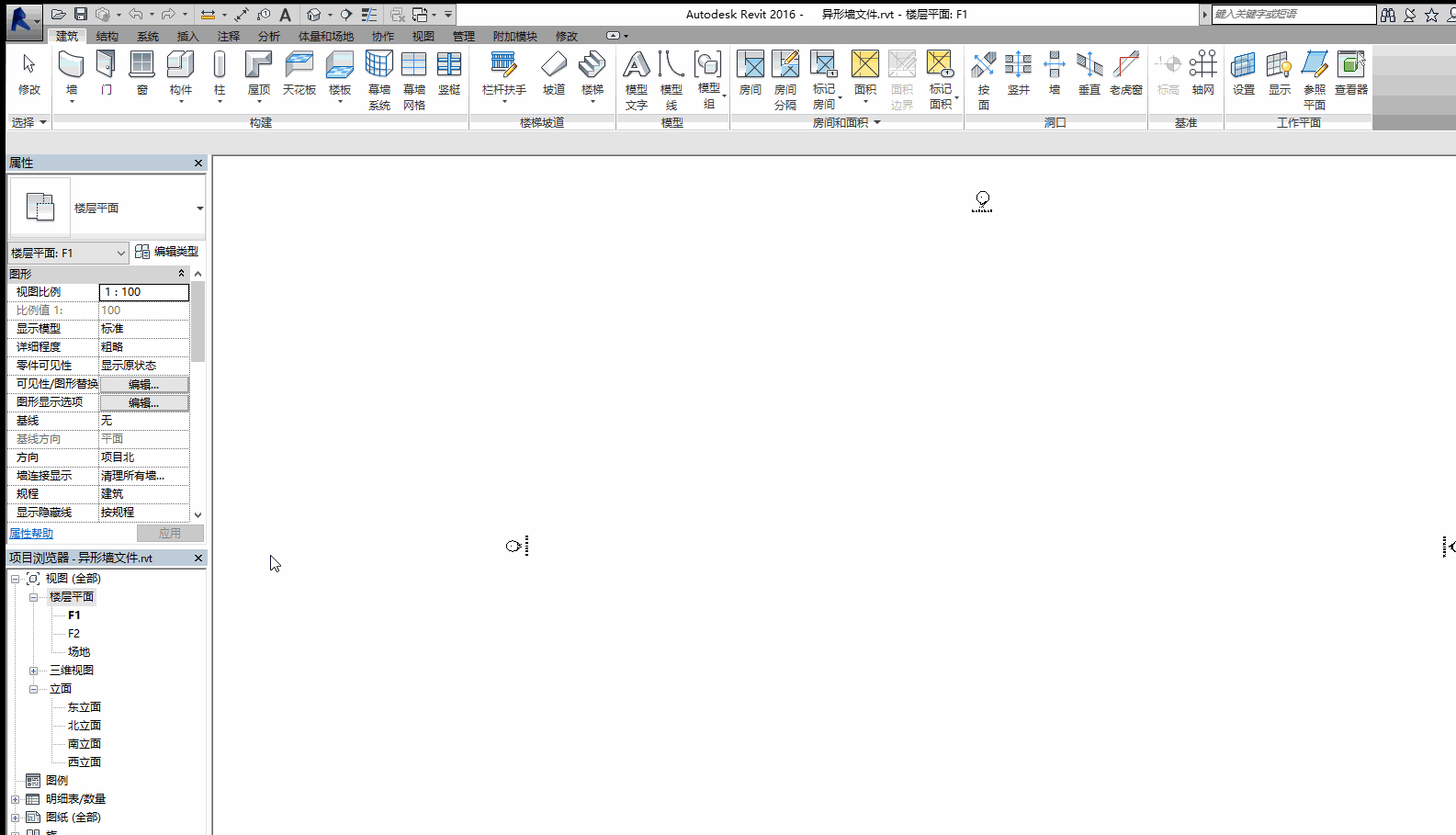

3.2 绘制异形墙

定义：异形墙，就是不能直接应用绘制墙体命令生成的造型特异的墙体，如倾斜墙、扭曲墙。

3.2 绘制复合墙

通过对基本墙类型属性的设置，生成立面结构更为复杂的墙体类型垂直复合结构墙。

四、墙饰条和分隔缝
