Cisco Packet Tracer 实验

Cisco Packet Tracer 实验

• CPT 软件使用简介
• 直接连接两台 PC 构建 LAN
• 用交换机构建 LAN
• 生成树协议（Spanning Tree Protocol）
• 路由器配置初步
• 虚拟局域 VLAN
• 虚拟局域 管理 VTP
• DHCP、DNS及Web服务器简单配置

CPT 软件使用简介

1、Cisco Packet Tracer 系列视频
2、Cisco Packet Tracer 实验教程
CPT 软件使用简介
请使用上面的参考链接 1 ，了解和熟悉 CPT 软件的使用。

直接连接两台 PC 构建 LAN

将两台 PC 直接连接构成一个 络。注意：直接连接需使用交叉线。

用交换机构建 LAN

构建如下拓扑结构的局域 ：

路由器配置初步

我们模拟重庆交通大学和重庆大学两个学校的连接，构建如下拓扑：

User mode：用户模式
Privileged mode：特权模式
Global configuration mode：全局配置模式
Interface mode：接口配置模式
Subinterface mode：子接口配置模式
说明五
在现实中，对新的路由器，显然不能远程进行配置，我们必须在现场通过笔记本的串口与路由器的 console 接口连接并进行初次的配置（注意设置比特率为9600）后，才能通过 络远程进行配置。这也是上图左上画出笔记本连接的用意。

说明六
在路由器的 CLI 界面中，可看到路由器刚启动成功后，因为无任何配置，将会提示是否进行对话配置（Would you like to enter the initial configuration dialog，因其步骤繁多，请选择 NO

比如交通大学路由器的初步配置可以如下：

拓扑图中路由器各接口配置数据如下：

广域 口：

重庆大学路由器基本配置如下：
以太 口：

广域 口：

至此，路由器基本的配置完成。请按照上面 PC 配置表继续配置各个 PC 。

虚拟局域 VLAN

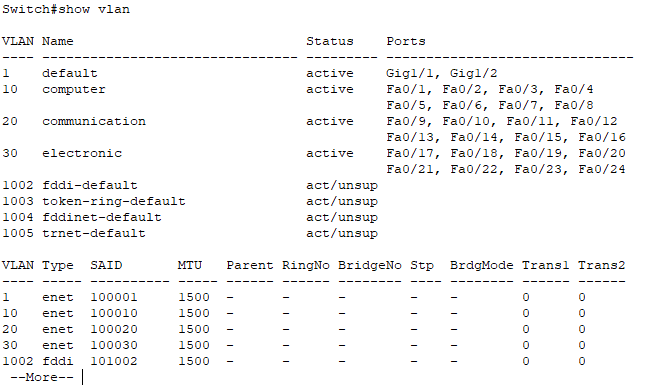

VLAN（Virtual Local Area Network）即虚拟局域 。通过划分 VLAN，我们可以把一个物理 络划分为多个逻辑 段即多个子 。
划分 VLAN 后可以杜绝 络广播风暴，增强 络的安全性，便于进行统一管理等。
在 CPT 中构建如下图所示拓扑：
