计算机络基础实验（Cisco Packet Tracer 实验）

一.简介

1.本部分实验需使用 Cisco Packet Tracer 软件完成。
下载文件压缩包：
提取地址：Cisco Packet Tracer
提取码：yong
（该压缩包解压之后是英文版的，但解压之后含有一个汉化包，然后将汉化包解压复制到安装目录的language目录下即可完成汉化，之后进入软件按如下图所示进行操作设置将语英文转化为中文即可：

3.CPT 软件使用简介
请使用上面的参考链接 1 ，了解和熟悉 CPT 软件的使用。

直接连接两台 PC 构建 LAN
将两台 PC 直接连接构成一个络。注意：直接连接需使用交叉线。

进行两台 PC 的基本络配置，只需要配置 IP 地址即可，然后相互 ping 通即成功。

二.Cisco Packet Tracer 实验

1.直接连接两台 PC 构建 LAN

1.将两台 PC 直接连接构成一个络。注意：直接连接需使用交叉线。
2.进行两台 PC 的基本络配置，只需要配置 IP 地址即可，然后相互 ping 通即成功。
3.设置IP地址之后我们让PC0发一个包给PC1，可以发现成功发送，并收到，表示ping通：

各PC的基本络配置如下表：

3.将 4 台 PC 的掩码都改为 255.255.0.0后便可以能ping通，因为它们的IP地址与子掩码相与得到的结果都是192.168.0.0，处于同一子下。

4.不需要关，因为这几台主机相互之间的通信没有从此出去，不通过关，所以没有必要

3.交换机接口地址列表

二层交换机是一种即插即用的多接口设备，它对于收到的帧有 3 种处理方式：广播、转发和丢弃。那么，要转发成功，则交换机中必须要有接口地址列表即 MAC 表，该表是交换机通过学习自动得到的！
仍然构建上图的拓扑结构，并配置各计算机的 IP 在同一个一个子，使用工具栏中的放大镜点击某交换机如左边的 Switch3，选择 MAC Table，可以看到最初交换机的 MAC 表是空的，也即它不知道该怎样转发帧（那么它将如何处理，用 PC0 访问（ping）PC1 后，再查看该交换机的 MAC 表：

以上需要注意的是：交换机的 STP 协议即生成树协议始终自动保证交换机之间不会出现回路，从而形成广播风暴。

5.路由器配置初步

我们模拟重庆交通大学和重庆大学两个学校的连接，构建如下拓扑：

说明三

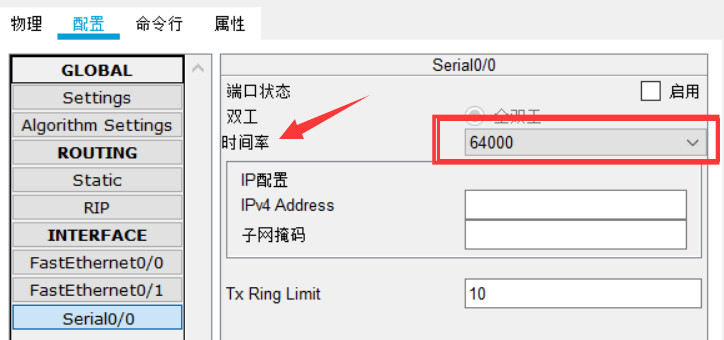

在模拟的广域连接中需注意 DCE 和 DTE 端（连线时线路上有提示，带一个时钟标志的是 DCE 端。有关 DCE 和 DTE 的概念请查阅相关资料。），在 DCE 端需配置时钟频率 64000：

说明四
路由器有多种命令行配置模式，每种模式对应不同的提示符及相应的权限。

请留意在正确的模式下输入配置相关的命令。

User mode：用户模式
Privileged mode：特权模式
Global configuration mode：全局配置模式
Interface mode：接口配置模式
Subinterface mode：子接口配置模式

说明五
在现实中，对新的路由器，显然不能远程进行配置，我们必须在现场通过笔记本的串口与路由器的 console 接口连接并进行初次的配置（注意设置比特率为9600）后，才能通过络远程进行配置。这也是上图左上画出笔记本连接的用意。

说明六
在路由器的 CLI 界面中，可看到路由器刚启动成功后，因为无任何配置，将会提示是否进行对话配置（Would you like to enter the initial configuration dialog，因其步骤繁多，请选择 NO

问题：现在交通大学内的各 PC 及关相互能 ping 通，重庆大学也类似。但不能从交大的 PC ping 通重大的 PC，反之亦然，也即不能跨子。为什么/p>

答：广播消息只能在同一个虚拟子中传播，而无法进行跨子传播，而重交和重大服务器不在同一个子中，出子都需要通过鸽子的关，所以不能互相ping通。

三.小结

本次Cisco Packet Tracer 实验让我学会了如何使用该软件进行模拟计算机之间的络通信，以及如何搭建模拟图，在其中ping其他主机，练习在各种设备上构建简单而基础的络，学会了一些基本的操作，了解了一些新的知识和原理，加深了对计算机路课程的印象和理解，相信在之后使用该软件的过程中能够发现并学会更多的东西，继续努力吧！
