一、需求分析
访谈调研
书店经理：我们原本是一个传统的实体书店，顾客要买书都是亲自到书店来的，这样挺不方便。而且随着书店销售图书种类和数量的增加以及顾客的增长，尤其是大量顾客到书店选购图书，使得书店场地不足，工作人员也很忙碌。其实，还有一点就是，有不少人进入书店后并不买书，只是查找些资料，有的甚至会在这呆上很长的时间直到把书免费看完。这种行为，工作人员一般是不阻止的，结果最后这些被看过的书会因为有阅读过的痕迹而影响销售。而且现在电子商务已经发展起来了，所以我们想到借助 络，让顾客通过 上书店购买图书。这样我们书店可以省掉大量的场地维护和工作人员成本支出，同时计算机可以方便的检索图书信息，让顾客可以足不出户以更优惠的价格买到需要的书。
系统分析员：能谈谈您对 上书店的要求吗/p>
书店经理： 上书店要能实现对外和对内的功能，对外是顾客能在 上书店订购图书，能提交订单。对内，书店工作人员能够通过 上书店及时的看到这些订单，并进行处理。为了把书送到顾客手里，我们已经联系了快递公司初步达成协议，由他们往返顾客和书店之间把图书送到顾客手里。书店管理员受理订单后，就会通知快递公司送货。当然，书店的图书上架和下架也应该由 上书店完成了。
工作人员甲：实体店中，图书是按照不同种类放置的，方便顾客挑选。 上书店的图书也应该能够按照这种模式分类显示。这样，图书的信息和种类要由 上书店设置和管理。已有种类的新书或新种类的图书上架， 上书店能够保存这些信息。如果信息输入错误，能够进行修改。
工作人员乙：另外书店会搞一些促销，推出一些特价图书。以前这些特价书的信息，都是我们根据促销活动整理出来，贴在书店的醒目位置。促销活动过后，特价图书会回复原来的价格。希望 上书店也能够管理这些特价图书。
系统分析员：能谈谈平时买书的经过吗/p>
顾客甲：一般都是先在书店里看看图书的简要介绍，或者先找找看有没有自己需要的书，有时是没有目标的寻找，有时直奔一类图书而去。找到我想买的书或者觉得看的书不错，就会去柜台结账。
工作人员丙：不过有时在结账的时候，顾客会突然改变主意，不买一些书或者又回去挑选图书了。
顾客甲：有时好像是这样的。要是 上书店在结账前能方便管理我所选购的图书就好了，这样通过计算机直接操作，就不用跑来跑去了。
系统分析员：可以使用虚拟的购物车。
工作人员丙：对，这样在用户确认购买前可自行管理选购的图书，决定要不要购买，还有购买数量。
系统分析员：顾客先使用虚拟的购物车选购管理图书，然后提交订单给书店处理，是这样吧。
书店经理：没错，就这样办。另外最好顾客能够留下向己的信息，方便以后购买。
顾客：你们可以实行会员制啊。就像我们在 上逛论坛一样，会员才能发言普通游客只能看。这样我们平时就只在 上书店查查资料什么的，只在购买图书的时候才使用会员身份。
书店经理：恩，这样不仅可以保留你们的信息，也可以保留购买记录。
系统分析员：会员提交购买订单后，书店打算如何收取或者说用户怎么付款
书店经理：我们可以接受货到付款，顾客也可以使用 上银行、汇款等方式付款。
顾客：这样我们就方便多了。对了，那是不是付款前，我还多了一次“反悔”的机会啊。
书店经理：在我们书店没有受理订单之前，你们可以取消交易。不过受理后就不行了。
通过几次这样的访谈(限于篇幅，在此并未列出所有访谈内容)，可以获得 上书店的需求信息，确定系统范围。 上书店是实现对实体书店内部图书商品和顾客购买图书的综合管理系统。
二、UML建模——小组成员任务分配
@愤怒的阿木木：负责需求分析的用例图、活动图：[用例图、活动图]
@binarySearchTrees：负责需求分析的顺序图、状态图（顺序图、状态图）
一、系统目标
1：本项目针对“软件项目管理”课程需求建设的 上书店平台，系统主要分为客户端子系统和管理端子系统。
2：通过 上书店平台方便购书客户与书店管理员的交互，节省客户和管理员的时间成本，使用户不在局限于只能在实体书店购买书籍，打破了时间和空间上的限制，有利于客户选购书籍和管理员管理书籍。
二、系统角色
角色或者执行者是指与系统产生交互的外部用户或者外部系统。
本系统的使用角色主要分为游客、已注册用户、系统管理员三种。
以下是对每个角色的详细介绍：
1.游客
游客不需要进行注册，可直接打开 站并游览和搜索 页上图书的相关信息，但不能进行将图书加入购物车、下单、管理的操作。
2.已注册用户
已注册用户需要完成注册并登录，可以游览 页上图书的信息，可以进行搜索、加入购物车、下单的操作。
3.系统管理员
系统管理员主要进行 站日常的维护、发布 页信息、管理 站人员信息资料，包括对其的增加、删除、修改、更新的操作。
三、主要用例
系统主要分客户端子系统和管理端子系统。具体细分为注册登录系统、购物车管理系统、订单管理系统、图书管理系统。
系统主要用例图如下：

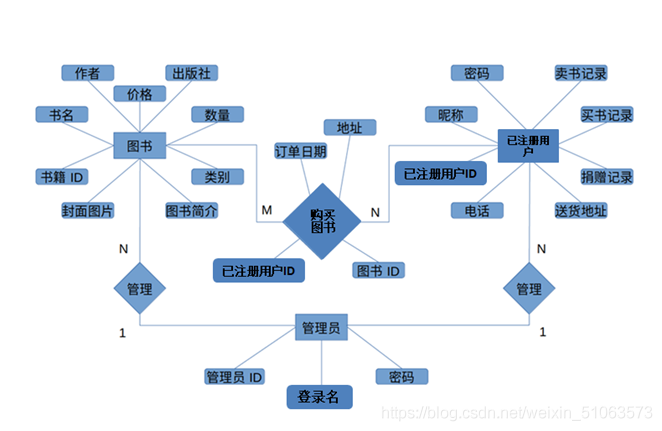

五、实体-联系图（ER图）
