基于PWM脉宽调制的呼吸灯设计（Vivado）

• 1.开发环境
• 2.预备知识
• 3.思路介绍
• 4.verliog代码

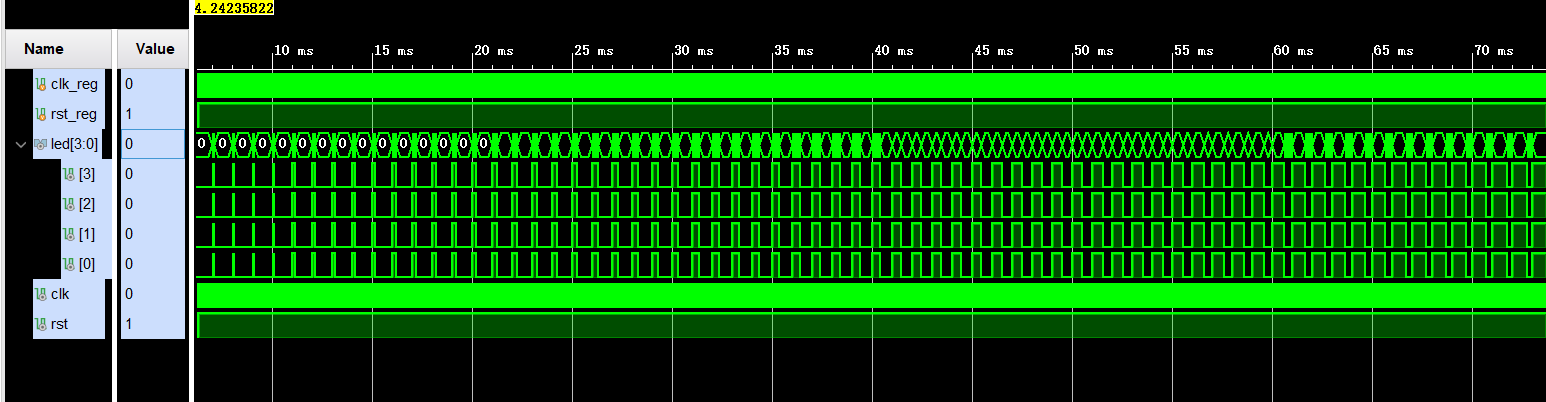

• 5.仿真

1.开发环境

软件：Vivado2019.1
硬件：Zynq7010
仿真：Vivado Simulator

2.预备知识

众所周知，灯的亮度和加在其两端的电压有关。电压越高，亮度越亮，反之越暗。
于是，设计一个呼吸灯就变得很简单了。让IO的输出电平由低到高，再有高到底有规律的变化，就能达到呼吸效果。
现在问题来了，IO的输出电平只有0和3.3V的区别，那么如何让其输出0-3.3V之间的任意电压呢就需要用到PWM脉宽调制计数。通俗来讲，就是通过控制一个PWM周期内高电平和低电平的时间来控制其电压。比如一个周期内，高电平时间占50%，那么输出电压为1.65v。

总结：PWM就是在合适的信 频率下，通过一个周期里改变占空比的方式来改变输出的有效电压。

testbench文件如下：
