计算机 络实验 告（Cisco Packet Tracer）

文章目录

• Cisco Packet Tracer简介
• • • • 1、直接连接两台 PC 构建 LAN
      • 2、用交换机构建 LAN
      • 3.交换机接口地址列表
      • 4.生成树协议（Spanning Tree Protocol）
      • 5.路由器配置初步
      • 6.静态路由
      • 7.动态路由 RIP
      • 8.虚拟局域 VLAN
      • 10、虚拟局域 管理 VTP
      • 11、VLAN 间的通信
      • 12、DHCP、DNS及Web服务器简单配置
• 总结

Cisco Packet Tracer简介

简介：Cisco Packet Tracer是Cisco公司发布的一个辅助学习工具，为学习思科 络课程的初学者去设计、配置、排除 络故障提供了 络模拟环境。用户可以在软件的图形用户界面上直接使用拖曳方法建立 络拓扑，并可提供数据包在 络中行进的详细处理过程，观察 络实时运行情况。可以学习IOS的配置、锻炼故障排查能力。

名词解释：
DHCP 动态主机控制协议
subnet Mask 子 掩码
default Gateway (默认路由)默认 关
router路由器
switches 交换机
hubs 集线器
wireless Devices 无线设备
WAN emulation 仿真广域

1、直接连接两台 PC 构建 LAN

（1）将两台 PC 直接连接构成一个 络。注意：直接连接需使用交叉线。

各PC的基本 络配置如下表：

答：PC0能ping通PC1，但不能ping通PC2、PC3。

（2）PC3能否 ping 通 PC0、PC1、PC2什么/p>

答：PC3能ping通PC2，但不能ping通PC0、PC1。

（3）将 4 台 PC 的掩码都改为 255.255.0.0 ，它们相互能 ping 通吗什么/p>

答：相互之间能ping通。
如果掩码为255.255.255.0，PC0、PC1和PC2、PC3不是同一局域 ，他们之间不能互通。
而掩码改为255.255.0.0，他们之间属于同一局域 下，可以互通。

（4）使用二层交换机连接的 络需要配置 关吗什么/p>

答：需要。在二层交换机中，配置 关尤为重要，因为其与相连的自bai治系统可以向核心系统通告可达信息。

试一试：

（1）集线器 Hub 是工作在物理层的多接口设备，它与交换机的区别是什么/p>

答：集线器Hub是工作在物理层，而交换机则是工作在物理层和数据链路层。两种工作的区域不同。

3.交换机接口地址列表

二层交换机是一种即插即用的多接口设备，它对于收到的帧有 3 种处理方式：广播、转发和丢弃（请弄清楚何时进行何种操作）。那么，要转发成功，则交换机中必须要有接口地址列表即 MAC 表，该表是交换机通过学习自动得到的！

仍然构建上图的拓扑结构，并配置各计算机的 IP 在同一个一个子 ，使用工具栏中的放大镜点击某交换机如左边的 Switch3，选择 MAC Table，可以看到最初交换机的 MAC 表是空的，也即它不知道该怎样转发帧（那么它将如何处理，用 PC0 访问（ping）PC1 后，再查看该交换机的 MAC 表，现在有相应的记录，请思考如何得来。随着 络通信的增加，各交换机都将生成自己完整的 MAC 表，此时交换机的交换速度就是最快的！

5.路由器配置初步

我们模拟重庆交通大学和重庆大学两个学校的连接，构建如下拓扑：

说明二
现实中，交通大学和重庆大学的连接是远程的。该连接要么通过路由器的光纤接口，要么通过广域 接口即所谓的 serial 口（如拓扑图所示）进行，一般不会通过双绞线连接（为什么。
下面我们以通过路由器的广域 口连接为例来进行相关配置。请注意：我们选用的路由器默认没有广域 模块（名称为 WIC-1T 等），需要关闭路由器后添加，然后再开机启动。
说明三
在模拟的广域 连接中需注意 DCE 和 DTE 端（连线时线路上有提示，带一个时钟标志的是 DCE 端。有关 DCE 和 DTE 的概念请查阅相关资料。），在 DCE 端需配置时钟频率 64000
说明四
路由器有多种命令行配置模式，每种模式对应不同的提示符及相应的权限。
请留意在正确的模式下输入配置相关的命令。

User mode：用户模式
Privileged mode：特权模式
Global configuration mode：全局配置模式
Interface mode：接口配置模式
Subinterface mode：子接口配置模式

说明五
在现实中，对新的路由器，显然不能远程进行配置，我们必须在现场通过笔记本的串口与路由器的 console 接口连接并进行初次的配置（注意设置比特率为9600）后，才能通过 络远程进行配置。这也是上图左上画出笔记本连接的用意。
说明六
在路由器的 CLI 界面中，可看到路由器刚启动成功后，因为无任何配置，将会提示是否进行对话配置（Would you like to enter the initial configuration dialog，因其步骤繁多，请选择 NO
比如A大学路由器的初步配置可以如下：

注意
在我们的实验中可不进行如下的配置，但在现实中为了安全，以下的登录及特权密码等配置是必须的，否则每个人都可操作你的路由器或交换机！

Router>en // 从普通模式进入特权模式
Router#conf t // 进入全局配置模式
Router(config)#interface FastEthernet0/0
Router(config-if)#ip address 192.168.1.1 255.255.255.0
Router(config-if)#no shutdown
Router(config-if)#exit
Router(config)#line vty 0 4 //可支持0-4共5个终端同时登录
Router(config-line)#password xianlu // 远程登录密码
Router(config-line)#login
Router(config-line)#exit
Router(config)#enable password xianlu // 特权模式密码 Router(config)#^Z //退出

拓扑图中路由器各接口配置数据如下：

交通大学 Router0 以太 口 192.168.1.1 255.255.255.0
交通大学 Router0 广域 口 192.168.2.1 255.255.255.0
重庆大学 Router1 以太 口 192.168.3.1 255.255.255.0
重庆大学 Router1 广域 口 192.168.2.2 255.255.255.0

拓扑图中各 PC 配置数据如下：

交通大学 PC6 192.168.1.2 255.255.255.0 192.168.1.1
交通大学 PC7 192.168.1.3 255.255.255.0 192.168.1.1
重庆大学 PC8 192.168.3.2 255.255.255.0 192.168.3.1
重庆大学 PC9 192.168.3.3 255.255.255.0 192.168.3.1

交通大学路由器基本配置如下：
以太 口：

Router>enable // 从普通模式进入特权模式
Router#configure terminal // 进入全局配置模式
Router(config)#interface f0/0 // 进入配置以太 口模式
Router(config-if)#ip
address 192.168.1.1 255.255.255.0 // 配置该接口的 IP
Router(config-if)#no
shutdown // 激活接口
Router(config-if)#^z // 直接退到特权模式
Router#

重庆大学路由器基本配置如下：

以太 口：

Router>en // 从普通模式进入特权模式
Router#conf t // 进入全局配置模式
Router(config)#int f0/0 // 进入配置以太 口模式
Router(config-if)#ip address
192.168.3.1 255.255.255.0 // 配置该接口的 IP
Router(config-if)#no shutdown // 激活接口
Router(config-if)#^z // 直接退到特权模式 Router#

查看路由表你可看到标记为 S 的一条路由，S 表示 Static 。

查看路由表你可看到标记为 R 的一条路由，R 表示 RIP 。

至此，这些 PC 也能全部相互 ping 通！

8.虚拟局域 VLAN

在实际 络中（如我校的 络），你可看到路由器一般位于 络的边界，而内部几乎全部使用交换机连接。

前面我们分析过，交换机连接的是同一个子 ！ 显然，在这样一个大型规模的子 中进行广播甚至产生广播风暴将严重影响 络性能甚至瘫痪。

另外我们也已经知道，其实学校是划分了 N 多个子 的，那么这些交换机连接的就绝不是一个子 ！这样矛盾的事情该如何解释呢们实际上使用了支持 VLAN 的交换机！而前述的交换机只是普通的 2 层交换机（或者我们把它当作 2 层交换机在使用。

VLAN（Virtual Local Area Network）即虚拟局域 。通过划分 VLAN，我们可以把一个物理 络划分为多个逻辑 段即多个子 。

划分 VLAN 后可以杜绝 络广播风暴，增强 络的安全性，便于进行统一管理等。

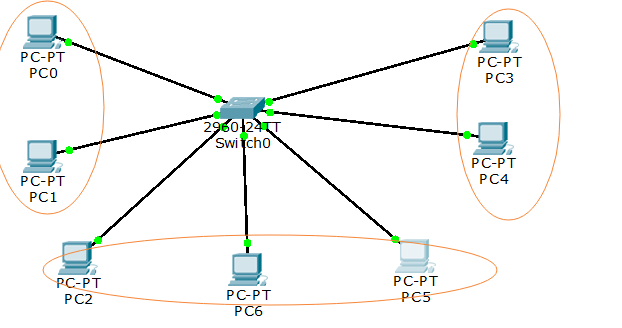

构建拓扑：

Cisco 2960 交换机是支持 VLAN 的交换机，共有 24 个 100M 和 2 个 1000M 以太 口。默认所有的接口都在 VLAN 1 中，故此时连接上来的计算机都处于同一 VLAN，可以进行通信。

下面我们就该交换机的 24 个 100M 接口分为 3 个部分，划分到 3 个不同的 VLAN 中，id 分别设为 10、20、30，且设置别名（computer、communication、electronic）以利于区分和管理。

交换机 VLAN 配置：
