常青藤钢筋工具系统的“钢筋明细表格”命令可以依据钢筋大样自动生成钢筋明细表，支持表格列选择和精度设置，也可以指定列宽和颜色等外观，用户在使用时如果出现钢筋明细表内容为空情况，则原因可能如下。
(1)打印比例不正确
因打印比例决定绘图中的文字高度及大样编 圆圈半径，常青藤搜索大样时会考虑当前打印比例因素，例如打印比例为1:1时，系统只搜索字高范围为2～5的文字；当打印比例为1:10时，系统自动搜索文字的字高范围是20～50，所以用户必须准确设置打印比例值，否则搜索不到大样。
(3)大样信息不齐全

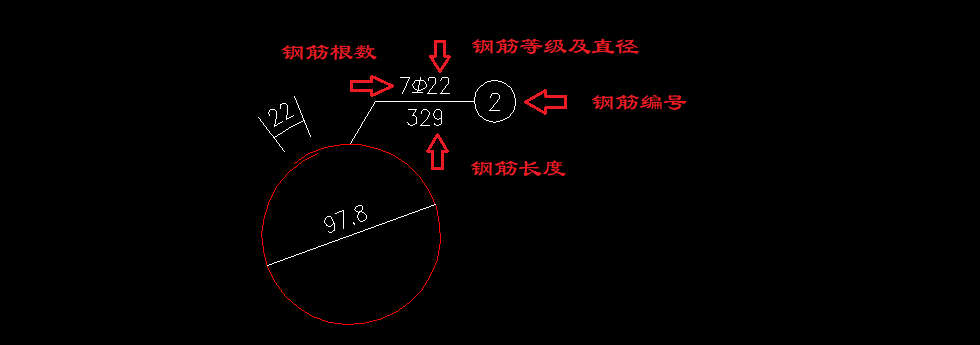

钢筋大样必须采用引线标注且信息完整，水平或竖直放置，包括钢筋根数、钢筋等级及直径、钢筋长度和钢筋编 四个信息，且钢筋编 必须用圆圈圈起来，否则系统可能检索不到大样信息。
(4)用户坐标系旋转
钢筋大样标注必须在世界坐标系中水平或竖直放置，如果钢筋大样标注在用户坐标系中水平或竖直放置，并且用户坐标系相对于世界坐标系旋转，则会导致大样信息无法检索到。
