设计了一个基于51单片机的心形花样灯电路，该电路可以实现32个LED灯循环闪亮、依次熄灭、对角闪亮、对角熄灭、间隔闪亮、间隔熄灭等多种功能，可以显示42种不同形式的变化效果。该电路主要由单片机芯片STC89C51、电源电路、时钟电路、复位电路和LED显示电路组成。利用Keil软件编写C语言程序，并生成目标代码Hex文件。使用Proteus软件设计仿真电路，并调入已编译好的目标代码，即可在仿真图中看到模拟实物的运行状态和过程。使用Altium Designer软件对电路进行原理图设计和PCB设计，并对该电路进行安装和调试，调试结果可以完全实现流水灯的多种亮灭循环的功能。
随着现代科学技术的持续进步和发展以及人们生活水平的不断提高，以大规模、超大规模集成电路为首的电子工艺技术的使用也越来越广泛，结合单片机技术设计的电子电路也是层出不穷。 LED彩灯由于其丰富的灯光色彩、低廉的造价以及控制简单等特点而得到了广泛的应用，用彩灯来装饰街道和城市建筑物已经成为一种时尚。利用控制电路可使彩灯按一定的规律不断的改变状态，不仅可以获得良好的观赏效果，而且还可以省电。
彩灯的运用已经遍布于人们的生活中，从歌舞厅到卡拉OK，从节日的祝贺到日常生活中的点缀，这些不仅说明了我们对生活的要求有了质的飞跃，也说明科技在现实生活中的运用有了较大的发展。在这一设计中我们将运用单片机技术，利用单片机芯片STC89C51的功能，对心形花样灯系统进行设计，来实现花样灯的多种亮与灭的循环，给人带来震撼的美感。
方案一：选用单片机I/O口一对一直接控制LED灯，正好控制32个LED灯。
方案二：采用74HC573锁存器控制LED灯，当运用两片74HC573锁存器就可以控制32个LED灯，只占用了单片机的10个I/O口，这样可以减少I/O口数量。

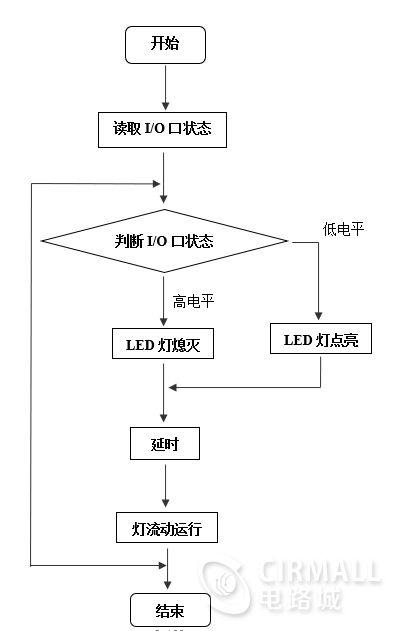

为了操作方便，减少复杂的步骤，综合考虑，我采取了方案一。
