【软件工程】UML用例图总结

2020年1月18日下午6:52 • 软件开发

最近写毕设的系统设计，画用例图发现好多都忘了，再来记忆一次吧~
首先看一下画线的方法和分类：

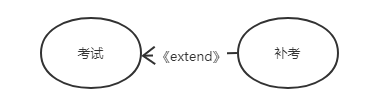

扩展(extend)：扩展关系是指用例功能的延伸，相当于为基础用例提供一个附加功能。值得注意的是，extend存在一个扩展点，只有扩展点被激活时，子用例才会被执行。例：如果之前考试没过，则补考
【软件工程】UML用例图总结

依赖(dependency)：以上4种关系，是UML定义的标准关系。但VS2010的用例模型图中，添加了依赖关系，用带箭头的虚线表示，表示源用例依赖于目标用例。
