PAN3501软件硬件兼容AS3933

在五一放假期间，小编拿了一个月前朋友介绍的IC—PAN3501进行测试，听朋友推荐说也是一款国产之光，抱着无聊的态度进行测试，发现效果还是可以的。下面给大家介绍一下这两款芯片。
关于125K 3通道低频唤醒接收器AS3933相信更多做低频的朋友们对这个芯片参数都非常熟悉，今天我们就针对一款低成本替代AS3933的芯片PAN3501进行探讨分析，PAN3501在软硬件方面都是完全兼容AS3933，主要特性如下所示：

PAN3501 是一款最多三个通道接收的低功耗 ASK 接收机，可用于检测 15kHz-150kHz 之间的 LF 载波频率的数据信 并触发唤醒信 。支持检测可编程的 16 位或 32 位曼彻斯特唤醒模式。 PAN3501 具有 RSSI 检测功能，可以检测出每个通道的信 大小。PAN3501 具有内部时钟发生器，可来自晶体振荡器或内部 RC 振荡器。用户可根据应用场景选择外部时钟发生器代替。 PAN3501 可根据不同的应用场景对接收灵敏度进行调节，在保证接收灵敏度的情况下实现更长距离的通信。同时，自动调谐特性能确保芯片与期望的载波频率完美匹配，极大简化了天线调谐器。 PAN3501 可根据不同应用场景，通过切换曼彻斯特识别模式来达到方向定位和位置识别。

主要特性：

三通道低功耗 ASK 接收机

载波频率范围：15kHz-150kHz

接收唤醒灵敏度：80uVRMS

低功耗模式下侦听状态最低功耗：2.2uA

1/2/3 通道独立运行

32 位可编程的曼彻斯特唤醒模式

支持三种唤醒模式：

• 频率检测

• 模式识别

• 位置识别

可编程的灵敏度调节范围

误触发计数器

支持 RTC 唤醒定时

工作电压：2.4v – 3.6v（TA=25℃）

工作温度：-40℃~85℃

参考原理图：

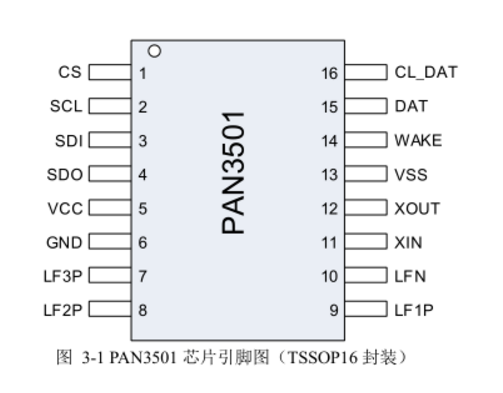

引脚定义：

主要应用：

校园门禁卡

PKE无钥匙门禁系统

关于PAN3501完美兼容AS3933的介绍分析，小编今天就先讲到这里，相信大家还有很多疑问，这些疑问可以联系小编的联系方式，咱们再一一进行深入探讨了解。
