一、类图

1.类图概述

类图(Class diagram)是显示了模型的静态结构，特别是模型中存在的类、类的内部结构以及它们与其他类的关系等。类图不显示暂时性的信息。类图是面向对象建模的主要组成部分。
以图形的方式描述类与类之间的关系

2.类与类之间关系的表示方式

2.1 关联关系

用于表示一类对象与另一类对象之间的联系，如老师和学生、师傅和徒弟、丈夫和妻子等。关联关系是类与类之间最常用的一种关系，分为一般关联关系、聚合关系和组合关系。

2.1.1 单向关联

2.1.3 自关联

2.3 组合关系

组合表示类之间的整体与部分的关系，但它是一种更强烈的聚合关系。

在组合关系中，整体对象可以控制部分对象的生命周期，一旦整体对象不存在，部分对象也将不存在，部分对象不能脱离整体对象而存在。例如，头和嘴的关系，没有了头，嘴也就不存在了。

在 UML 类图中，组合关系用带实心菱形的实线来表示，菱形指向整体。下图所示是头和嘴的关系图：

2.5 继承关系

二、软件设计原则

在软件开发中，为了提高软件系统的可维护性和可复用性，增加软件的可扩展性和灵活性，程序员要尽量根据6条原则来开发程序，从而提高软件开发效率、节约软件开发成本和维护成本。

1.开闭原则

**对扩展开放，修改关闭。**在程序需要进行拓展的时候，不能去修改原有的代码，实现一个热插拔的效果。简言之，是为了使程序的扩展性好，易于维护和升级。

想要达到这样的效果，我们需要使用接口和抽象类。

因为抽象灵活性好，适应性广，只要抽象的合理，可以基本保持软件架构的稳定。而软件中易变的细节可以从抽象派生来的实现类来进行扩展，当软件需要发生变化时，只需要根据需求重新派生一个实现类来扩展就可以了。

2.里氏代换原则

**任何基类可以出现的地方，子类一定可以出现。**通俗理解：子类可以扩展父类的功能，但不能改变父类原有的功能。换句话说，子类继承父类时，除添加新的方法完成新增功能外，尽量不要重写父类的方法。

如果通过重写父类的方法来完成新的功能，这样写起来虽然简单，但是整个继承体系的可复用性会比较差，特别是运用多态比较频繁时，程序运行出错的概率会非常大。

3. 依赖倒转

高层模块不应该依赖低层模块，两者都应该依赖其抽象；抽象不应该依赖细节，细节应该依赖抽象。简单的说就是要求对抽象进行编程，不要对实现进行编程，这样就降低了客户与实现模块间的耦合。

5.迪米特法则

如果两个软件实体无须直接通信，那么就不应当发生直接的相互调用，可以通过第三方转发该调用。其目的是降低类之间的耦合度，提高模块的相对独立性。

1.1 单例类存在的问题

1.1.1 破坏单例模式（序列化和反射）

1.1.1.1 序列化破坏

1.1.1.2 反射破坏

1.1.2 解决破坏方法

• 序列化、反序列方式破坏单例模式的解决方法
  在Singleton类中添加readResolve()方法，在反序列化时被反射调用，如果定义了这个方法，就返回这个方法的值，如果没有定义，则返回新new出来的对象

• 反射破解

Runtime使用的是饿汉式实现单例的

2.工厂模式

如果创建的时候直接new该对象，就会对该对象耦合严重，假如要更换对象，所有new对象的地方都需要修改一遍，违背了软件设计的开闭原则。如果我们使用工厂来生产对象，就只和工厂打交道就可以了，彻底和对象解耦，如果要更换对象，直接在工厂里更换该对象即可，达到了与对象解耦的目的；所以说，工厂模式最大的优点就是：解耦。

2.1 简单工厂模式（不属于23种设计模式）

优点：

• 封装了创建对象的过程，可以通过参数直接获取对象。把对象的创建和业务逻辑层分开，这样以后就避免了修改客户代码，如果要实现新产品直接修改工厂类，而不需要在原代码中修改，这样就降低了客户代码修改的可能性，更加容易扩展。

缺点：

• 增加新产品时还是需要修改工厂类的代码，违背了“开闭原则”。

升级可以使用静态工厂模式

2.2 工厂方法模式

定义一个用于创建对象的接口，让子类决定实例化哪个产品类对象。工厂方法使一个产品类的实例化延迟到其工厂的子类。

优点：

• 用户只需要知道具体工厂的名称就可得到所要的产品，无须知道产品的具体创建过程；
• 在系统增加新的产品时只需要添加具体产品类和对应的具体工厂类，无须对原工厂进行任何修改，满足开闭原则；

缺点：

• 每增加一个产品就要增加一个具体产品类和一个对应的具体工厂类，这增加了系统的复杂度。

2.3 抽象工厂模式

理解同一级别和同一产品族

2.4 简单工厂模式和配置文件

3.原型模式

用一个已经创建的实例作为原型，通过复制该原型对象来创建一个和原型对象相同的新对象。

3.1原型模式的克隆分为浅克隆和深克隆

浅克隆：创建一个新对象，新对象的属性和原来对象完全相同，对于非基本类型属性，仍指向原有属性所指向的对象的内存地址。

深克隆：创建一个新对象，属性中引用的其他对象也会被克隆，不再指向原有对象地址。

对象的创建非常复杂，可以使用原型模式快捷的创建对象
性能和安全要求比较高

4.建造者模式

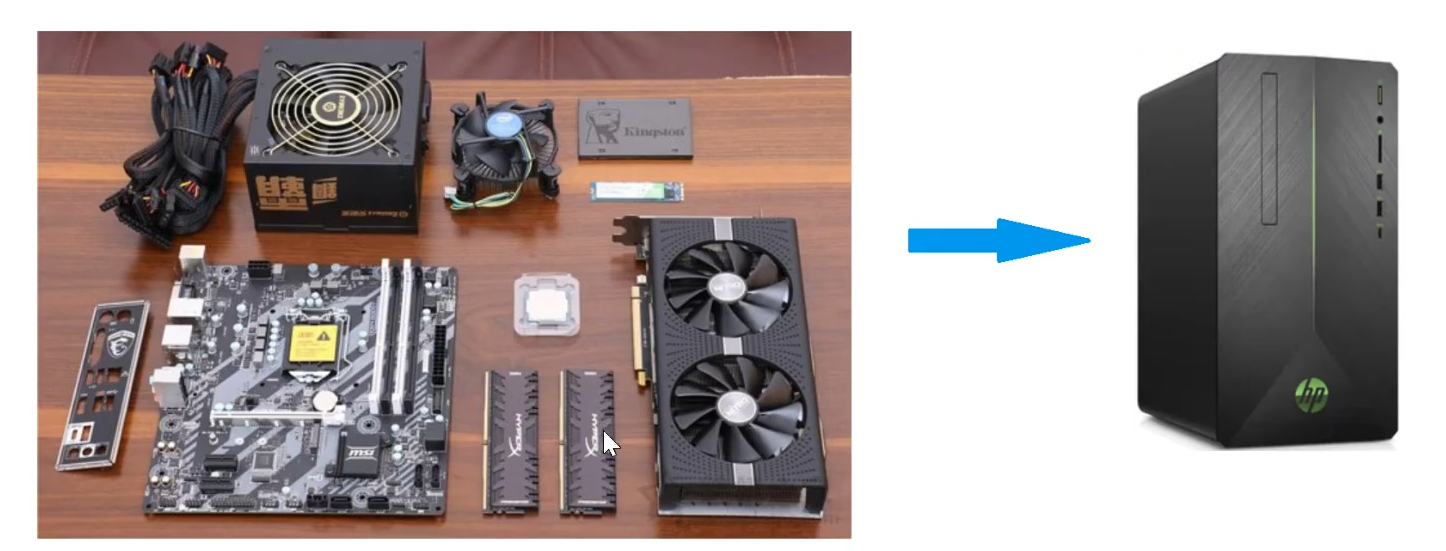

将一个复杂对象的构建与表示分离，使得同样的构建过程可以创建不同的表示。（比如更换内存条组装成为不同的主机）

• 分离了部件的构造(由Builder来负责)和装配(由Director负责)。从而可以构造出复杂的对象。这个模式适用于：某个对象的构建过程复杂的情况。
• 由于实现了构建和装配的解耦。不同的构建器，相同的装配，也可以做出不同的对象；相同的构建器，不同的装配顺序也可
