CH55X低成本USB单片机实现定制键盘、鼠标、游戏杆方案
一、背景
Human Interface Device(USB-HID),USB协议中人机交互设备类，例如键盘、鼠标、游戏杆等符合HID类别规范的设备都是HID设备。
HID设备类包含USB设备类共性的所有优点，比如热插拔，即插即用，总线供电，高速率串行数据传输等，显著的优点在于操作系统集成驱动，比如Windows、Linux(Android)、Mac Os,并且系统层提供完整数据收发接口，方上层开发。
HID只支持控制和中断传输，中断传输特性限制了最大传输速度，比如低速约800B/s,全速约64KB/s,高速约8MB/s。
不过如果需求比较高的传输速度，也不推荐使用HID，可以考虑CDC，自定义设备类等，全速状态下使用批量传输速度也能达到约1MB/s。
二、方案说明
CH55X低成本USB单片机实现定制键盘、鼠标、游戏杆等功能，框图如下：
技术参数：
模拟HID设备支持Win、Linux、Android、MAC Os等各种操作系统；
按键：IO扫描，支持检测，消抖；
触摸按键：电容式触摸按键检测，消抖；
摇杆：AD检测；模拟HID复合设备：模拟普通键盘，鼠标，多媒体键盘，游戏摇杆设备；
- 演示板支持模拟普通键盘，多媒体键盘；
- 按键触发方式可选电容触摸键盘，实体按键或者自制IO键盘扫描驱动电路；
- 提供技术支持和误差校准、消抖等处理算法；
五、技术关键点
1、USB HID设备类的实现
1）USB HID的实现支持XP,WIN7,WIN8,WIN10等全系WIN系统免驱，支持Linux,MAC OS免驱,特殊系统或者系统不兼容，提供技术解决方案；
2）简单方便的数据上下传API函数，方便二次开发；
3）支持HID数据上下传；

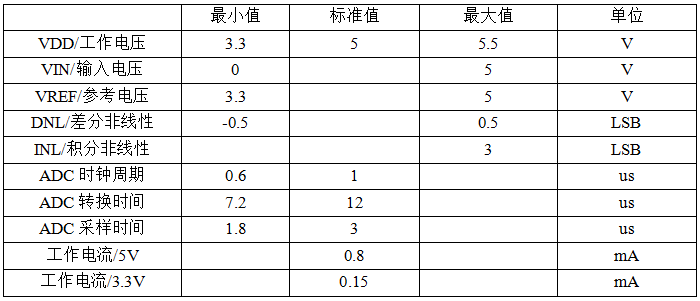

2、AD参数
注：
1）INL：斜率引起的满量程误差，若修正斜率，INL<0.5LSB；
2）LSB：least significant bit,最低有效位；
