我们都知道，在产品研发阶段，不可避免的需要制作样品进行调试。在一些小微型企业，没有专门的贴片机来辅助完成贴片，只能进行手工贴片。在贴片时，一般会根据BOM清单进行贴片，但仅根据BOM清单、或贴片位置图进行贴片时就会涉及到一个核心问题，这个器件位置在哪br> 针对以上问题，笔者也是在磕磕碰碰的学习、工作中慢慢领悟出来的，现在分享给大家，希望能够帮助到哪些还不知道此方法的AD设计爱好者们；
话不多说，直接上干货！！！
笔者使用的软件是AD20,首先要保证你导入PCB文件的参数是正确的。
操作方法：
一、使用筛选，选中全部元器件，利用快捷键AP,将注释放置在器件中心位置；修改字体大小至合适，笔者使用30mil;选择TruType;

四、将不用的层全部隐藏，包括顶层布线层和底层布线层，笔者这里器件在顶层放置，所以将底层全部层都隐藏了，观看者在实际使用时可以根据实际情况进行调整，笔者在这里仅提供思路与方法；修改Overlay层颜色为纯黑色，修改Solder颜色为砖红色；点中颜色块可以进行修改奥；

五、在View configuration菜单栏的Layers&Colors界面下拉到底有个System colors菜单栏，修改其中两项配置为图示颜色：

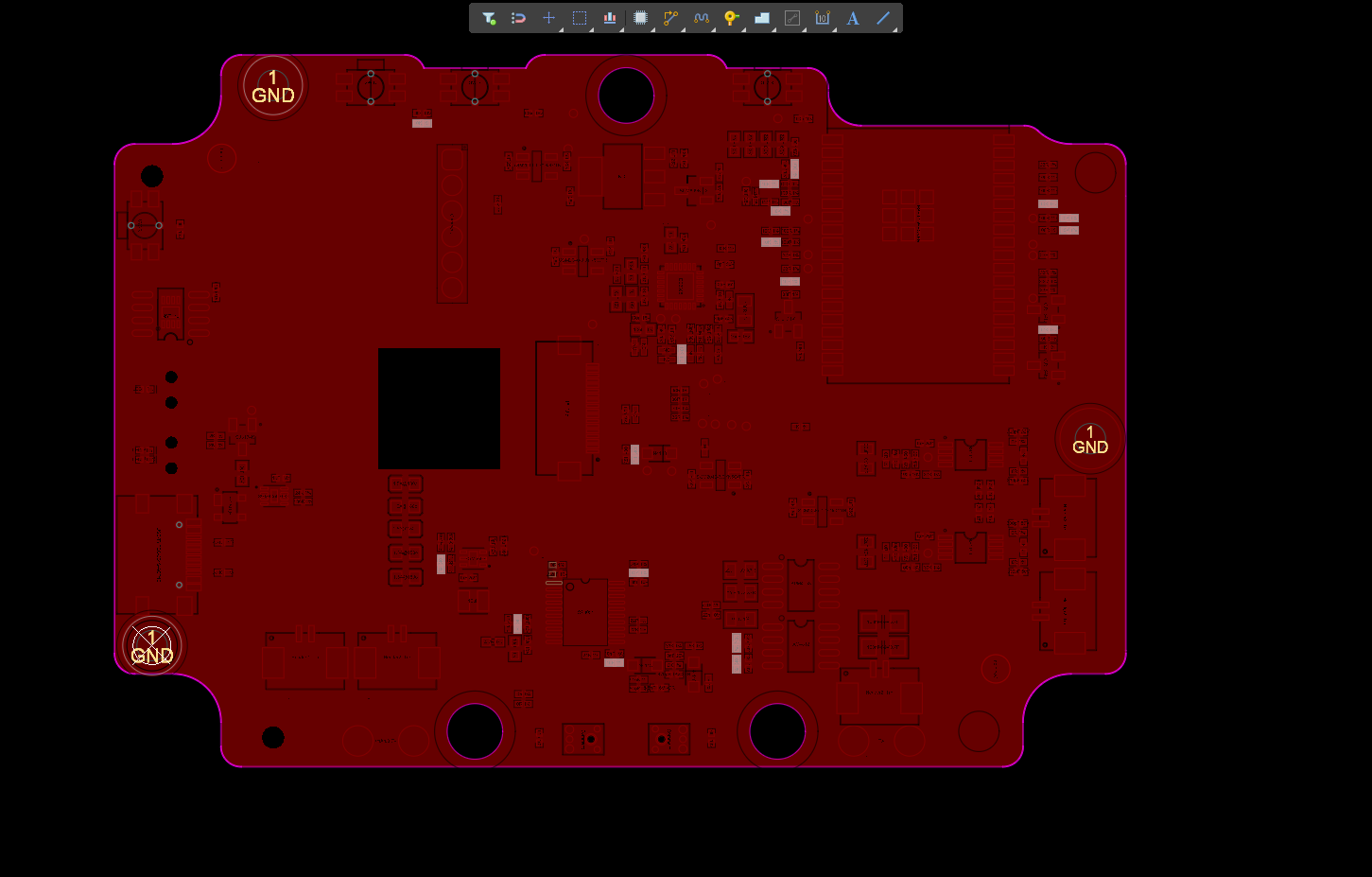

六、再利用查找相似对象功能选中相同属性的器件，就可以清晰的看见器件位置啦，效果如下图，是不是很清晰明了呐！
这对贴片同一板子上有很多同一器件的时候有很大的帮助！
