Arduino-Proteus仿真03-LED流水灯

在元件模式中点击P选项，在元件库中搜索所需的元件名称，双击后便可添加到元件清单中。

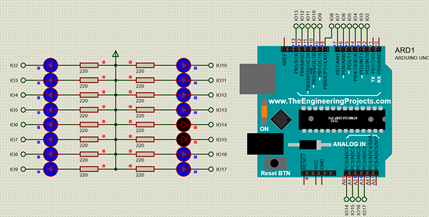

3） 电路连接

①定义一个16位的数组变量Pattern,用于存放136个数据，数据用16进制表示，例如第一个数据0XFCFF，转换为2进制为B1111110011111111，分别对应ledpins[0]~ledpins[15]的状态，在后面程序按位与操作中，将每一位都与0X0001进行与运算，1 & 1的结果为1, 0 & 1的结果为0，当结果为0时，将对应的led所接引脚置高电平，根据电路连接可以知道，给引脚加高电平的话就是熄灭led灯，反之，当结果为1时，将对应的led所接引脚置低电平，所有led引脚都共阳，因此，给低电平的话就是点亮led灯。这样的话每种16颗led的效果都可以用一个16进制的数据表示。例如想点亮16颗led灯，对应的二进制为B1111111111111111，对应的16进制为0XFFFF；当想点亮2 引脚(第一颗灯)的led灯，其余led都关闭的话，其二进制数据为B0000000000000001,16进制表示为0X0001。
(Pattern[i]>>j & 0x0001)
此行代码的意思就是让每个16进制数据移动j位再跟0X0001进行按位与运算，j依次加1，因此每个数据的16个位能依次跟0X0001进行运算，从而将运算结果与led状态想匹配，达到控制16颗led灯效果的目的

5） 软件操作

程序编写完成后点击Arduino IDE编译器的文件—首选项，将编译选项勾选上。点击好以后进行编译，编译完成后复制HEX文件所在的路径，复制完成后返回Proteus软件，双击Arduino控制板，在Program File处粘贴HEX文件的路径。点击确定以后即可进行仿真，点击Proteus软件下方运行仿真按钮，可以看到仿真的效果。
