内容涉及 :
内容涉及对 AD 的处理以及 LCD波形输出 模仿示波器的原理
LCD触摸画板的控制
SRAM 内存扩展管理
FatFs 文件系统移植
SPI函数移植过程
SPI字节数据模拟输出独写 缓存读写
USART串口的识别
IO口输入输出
按键的外部中断处理
32位数据通讯，字符串通讯，单字符通讯

完整代码 ：源代码代码

Ad采集与stm32触摸显示

文章目录

• 前言
• 一、 编程要点
• 二、使用步骤
• • （注意）Keil 配置状态
  • 建立主程序 main.c
  • 建立ADC采集驱动文件ADC_book.h
  • 建立ADC采集程序ADC_book.c
  • 建立波形显示的LCD驱动文件XPT2046_LCD_GridDiagram_book.h
  • 建立波形显示的LCD程序文件XPT2046_LCD_GridDiagram_book.c
  • 建立XPT2046驱动文件XPT2046_LCD_Device_book.h
  • 建立XPT2046程序文件XPT2046_LCD_Device_book.c
  • 建立XPT2046驱动文件XPT2046_LCD_book.h
  • 建立XPT2046驱动文件XPT2046_LCD_book.c
  • 建立XPT2046驱动文件XPT2046_LCD_Function_book.h
  • 建立XPT2046驱动文件XPT2046_LCD_Function_book.c
  • 建立 LCD驱动 管理文件LCD_book.h
  • 建立 LCD驱动 管理文件LCD_book.c
  • 建立 LCD 绘制函数文件LCD_Draw_book.h
  • 建立 LCD 绘制文件LCD_Draw_book.c
  • 建立 LCD页面绘制 文件LCD_PageHtml_book.h
  • 建立 LCD页面绘制 文件LCD_PageHtml_book.c
  • 建立 LCD 文字库 内存管理文件fonts.h
  • 建立 LCD 文字库 内存管理文件fonts.c
  • 建立 SRAM 内存管理文件SRAM_book.h
  • 建立 SRAM 内存管理文件SRAM_book.c

前言

STM32f103 系列有 3 个 ADC，精度为 12 位，每个 ADC 最多有 16 个外部通道。其中ADC1 和 ADC2 都有 16 个外部通道，ADC3 根据 CPU 引脚的不同通道数也不同，一般都有8 个外部通道。ADC 的模式非常多，功能非常强大，具体的我们在功能框图中分析每个部分的功能。
触摸检测的主体是型 为 XPT2046 的芯片，它接收触摸屏的 X+/X-/Y+/Y-信 进行处理，把触摸信息使用 SPI接口输出到 STM32等控制器，注意，由于控制 XPT2046 芯片的并不是 STM32 专用的硬件 SPI 接口，所以在编写程序时，需要使用软件模拟 SPI 时序与触摸芯片进行通讯。

电压输入范围：
ADC 输入范围为：VREF- ≤ VIN ≤ VREF+。由 VREF-、VREF+ 、VDDA 、VSSA、这四个外部引脚决定。 我们在设计原理图的时候一般把VSSA和VREF-接地，把VREF+和VDDA 接3V3，得到ADC的输入电压范围为：0~3.3V。如果我们想让输入的电压范围变宽，去到可以测试负电压或者更高的正电压，我们可以在外部加一个电压调理电路，把需要转换的电压抬升或者降压到 0~3.3V，这样 ADC 就可以测量了。 输入通道：
我们确定好 ADC 输入电压之后，那么电压怎么输入到 ADC里我们引入通道的概念，STM32 的 ADC 多达 18 个通道，其中外部的 16 个通道就是框图中的 ADCx_IN0、ADCx_IN1…ADCx_IN5。这 16 个通道对应着不同的 IO 口，具体是哪一个 IO 口可以从手册查询到。其中ADC1/2/3还有内部通道：ADC1的通道16连接到了芯片内部的温度传感器， Vrefint 连接到了通道 17。ADC2 的模拟通道 16 和 17 连接到了内部的 VSS。ADC3 的模拟通道 9、14、15、16 和 17 连接到了内部的 VSS。

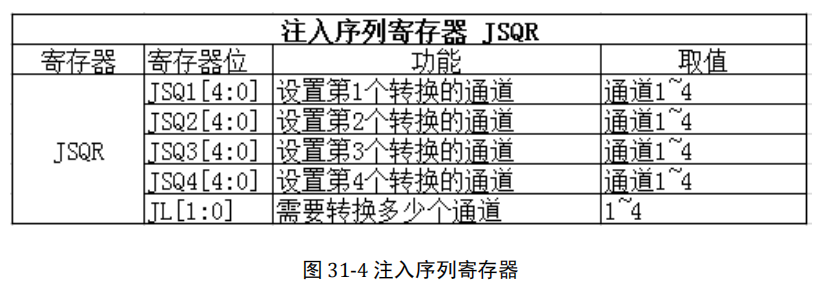

触发源
通道选好了，转换的顺序也设置好了，那接下来就该开始转换了。ADC 转换可以由ADC 控制寄存器 2: ADC_CR2 的 ADON 这个位来控制，写 1 的时候开始转换，写 0 的时候停止转换，这个是最简单也是最好理解的开启 ADC 转换的控制方式，理解起来没啥技术含量。除了这种庶民式的控制方法，ADC 还支持触发转换，这个触发包括内部定时器触发和外部 IO 触发。触发源有很多，具体选择哪一种触发源，由 ADC 控制寄存器 2:ADC_CR2 的 EXTSEL[2:0]和 JEXTSEL[2:0]位来控制。EXTSEL[2:0]用于选择规则通道的触发源，JEXTSEL[2:0]用于选择注入通道的触发源。选定好触发源之后，触发源是否要激活，则由ADC 控制寄存器 2:ADC_CR2 的 EXTTRIG 和 JEXTTRIG 这两位来激活。其中 ADC3 的规则转换和注入转换的触发源与 ADC1/2 的有所不同，在框图上已经表示出来。

转换时间
ADC转换时间： ─ STM32F103xx增强型产品：时钟为56MHz时为1μs(时钟为72MHz为1.17μs)
─ STM32F101xx基本型产品：时钟为28MHz时为1μs(时钟为36MHz为1.55μs)
─ STM32F102xxUSB型产品：时钟为48MHz时为1.2μs
─ STM32F105xx和STM32F107xx产品：时钟为56MHz时为1μs(时钟为72MHz为1.17μs)

ADC 时钟ADC 输入时钟 ADC_CLK 由 PCLK2 经过分频产生，最大是 14M，分频因子由 RCC 时钟配置寄存器 RCC_CFGR 的位 15:14 DCPRE[1:0]设置，可以是 2/4/6/8 分频，注意这里没有 1 分频。一般我们设置 PCLK2=HCLK=72M。采样时间ADC 使用若干个 ADC_CLK 周期对输入的电压进行采样，采样的周期数可通过 ADC 采样时间寄存器 ADC_SMPR1 和 ADC_SMPR2 中的 SMP[2:0]位设置，ADC_SMPR2 控制的是通道 0~9，ADC_SMPR1 控制的是通道 10~17。每个通道可以分别用不同的时间采样。其 中采样周期最小是 1.5 个，即如果我们要达到最快的采样，那么应该设置采样周期为 1.5 个周期，这里说的周期就是 1/ADC_CLK。
ADC 的转换时间跟 ADC 的输入时钟和采样时间有关，公式为：Tconv = 采样时间 + 12.5 个周期。当 ADCLK = 14MHZ （最高），采样时间设置为 1.5 周期（最快），那么总的转换时间（最短）Tconv = 1.5 周期 + 12.5 周期 = 14 周期 = 1us。一般我们设置 PCLK2=72M，经过 ADC 预分频器能分频到最大的时钟只能是 12M，采样周期设置为 1.5 个周期，算出最短的转换时间为 1.17us，这个才是最常用的。

数据寄存器
一切准备就绪后，ADC 转换后的数据根据转换组的不同，规则组的数据放在 ADC_DR寄存器，注入组的数据放在 JDRx。
规则数据寄存器
ADC 规则组数据寄存器 ADC_DR 只有一个，是一个 32 位的寄存器，低 16 位在单 ADC时使用，高 16 位是在 ADC1 中双模式下保存 ADC2 转换的规则数据，双模式就是 ADC1 和ADC2 同时使用。在单模式下，ADC1/2/3 都不使用高 16 位。因为 ADC 的精度是 12 位，无论 ADC_DR 的高 16 或者低 16 位都放不满，只能左对齐或者右对齐，具体是以哪一种方式 存放，由 ADC_CR2 的 11 位 ALIGN 设置。规则通道可以有 16 个这么多，可规则数据寄存器只有一个，如果使用多通道转换，那转换的数据就全部都挤在了 DR 里面，前一个时间点转换的通道数据，就会被下一个时间点的另外一个通道转换的数据覆盖掉，所以当通道转换完成后就应该把数据取走，或者开启 DMA 模式，把数据传输到内存里面，不然就会造成数据的覆盖。最常用的做法就是开启 DMA 传输。

注入数据寄存器
ADC 注入组最多有 4 个通道，刚好注入数据寄存器也有 4 个，每个通道对应着自己的寄存器，不会跟规则寄存器那样产生数据覆盖的问题。ADC_JDRx 是 32 位的，低 16 位有效，高 16 位保留，数据同样分为左对齐和右对齐，具体是以哪一种方式存放，由ADC_CR2 的 11 位 ALIGN 设置。

一、 编程要点

1) 初始 ADC 用到的 GPIO；
2) 设置 ADC 的工作参数并初始化；
3) 设置 ADC 工作时钟；
4) 设置 ADC 转换通道顺序及采样时间；
5) 配置使能 ADC 转换完成中断，在中断内读取转换完数据；
6) 使能 ADC
7) 使能软件触发 ADC 转换。
ADC 转换结果数据使用中断方式读取，这里没有使用 DMA 进行数据传输。

二、使用步骤

（注意）Keil 配置状态

我的博客这里有项目配置 设计;
点击链接
(https://blog.csdn.net/u012651389/article/details/119189949)

建立主程序 main.c

代码如下 ：
