基于proteus的功率_学习电路仿真：基于proteus电路仿真软件的步进电机仿真

步进电机广泛应用在生产实践的各个领域。它最大的应用是在数控机床的制造中，因为步进电机不需要A/D转换，能够直接将数字脉冲信 转化成为角位移，所以被认为是理想的数控机床的执行元件。本设计利用proteus仿真软件进行电路仿真，系统通过设置四个按键分别控制不进电机的起止、圈数、方向、不进速度，使用1602液晶显示以上参数。整个系统具有稳定性好，实用性强，操作界面友好等优点。

步进电机是一种将电脉冲转变为角位移的执行机构，可通过控制脉冲数来控制角位移量。步进电机广泛应用在生产实践的各个领域。它最大的应用是在数控机床的制造中，因为步进电机不需要A/D转换，能够直接将数字脉冲信 转化成为角位移，所以被认为是理想的数控机床的执行元件。

一、 Proteus简介

Proteus ISIS是英国Labcenter公司开发的电路分析与实物仿真软件。它运行于Windows操作系统上，可以仿真、分析(SPICE)各种模拟器件和集成电路，该软件的特点是：

①实现了单片机仿真和SPICE电路仿真相结合。具有模拟电路仿真、数字电路仿真、单片机及其外围电路组成的系统的仿真、RS232动态仿真、I2C调试器、SPI调试器、键盘和LCD系统仿真的功能;有各种虚拟仪器，如示波器、逻辑分析仪、信 发生器等。

②支持主流单片机系统的仿真。目前支持的单片机类型有：68000系列、8051系列、AVR系列、PIC12系列、PIC16系列、PIC18系列、Z80系列、HC11系列以及各种外围芯片。

③提供软件调试功能。在硬件仿真系统中具有全速、单步、设置断点等调试功能，同时可以观察各个变量、寄存器等的当前状态，因此在该软件仿真系统中，也必须具有这些功能;同时支持第三方的软件编译和调试环境，如Keil C51 uVision2等软件。

④具有强大的原理图绘制功能。总之，该软件是一款集单片机和SPICE分析于一身的仿真软件，功能极其强大。

二、整体电路分析

如下图，整个设计以STC89C51单片机为中心，由复位电路，时钟电路，电机驱动，步进电机，显示电路等组成，硬件模块如图2-1所示：

2、步进电机选择

步进电机是一种能够将电脉冲信 转换成角位移或线位移的机电元件，它实际上是一种单相或多相同步电动机。单相步进电动机有单路电脉冲驱动，输出功率一般很小，其用途为微小功率驱动。多相步进电动机有多相方波脉冲驱动，用途很广。本设计使用的是四相三拍步进电机，连接图如下：

ULN2003是大电流驱动阵列，多用于单片机、智能仪表、PLC、数字量输出卡等控制电路中。可直接驱动继电器等负载。所以足以满足驱动步进电机的要求，连接图如下：

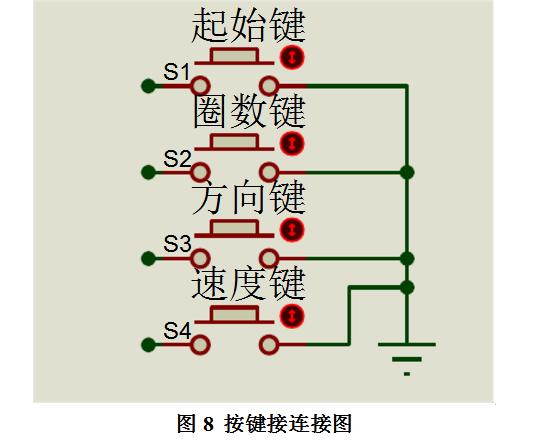

5键盘输入模块电路

设计中，键盘采用非编码键盘系统中的独立式按 键结构。键盘工作方式采用定时扫描方式。采用定时 器TO定时，通过输出数据，识别按键的工作状态。键 盘主要用来提供人机接口，电路如图3所示，采用独立 式按键电路，各按键开关均采用了上拉电阻，保证在按 键断开时，各I/O有确定的高电平。按键功定义如 下：当P3.2按下时，步进电机开始加速;当P3.3按下 时，步进电机开始减速;当P3.4按下时，步进电机开始 正转;当P3.5按下时，步进电机开始反转。按键抖动的消除采用软件消抖实现。连接图如下：
