IOS应用 络数据包拦截之三 络环境模拟软件Network Link Conditioner使用介绍

Network Link Conditioner

第一部分 Network Link Conditioner使用介绍

打开安装包文件后，双击Network Link Conditioner.prefPane文件

b. 按照下图所示，点击按钮【Manager Profiles】

5、如下图，设置 络下行带宽为40，丢包率0%， 络延迟1ms；设置上行带宽为0，丢包率100%。

7、点击OK后回到控制页面，如下图。红框1内可以切换模拟的 络环境；红框2内开关按钮控制模拟的 络环境是否生效。

b、将模拟 络环境切换到【SIP消息-限制出口带宽】，并将 络开关打开，设置后的效果如下图

d、查看客户端日志情况。
查看方式：保证手机通过usb连接到Mac本，打开Mac上的PP助手，参照下图1、2、3、4的步骤，打开可视应用文件目录。

f、如下图，在日志文件上 右击->导出到本地，可以将日志文件导出到本地目录。如存放在桌面。

h、稍微乡下详细浏览下日志内容，就可以看到由手机端发出的建立i看家关联关系的sip消息发送结果，如下图红框内日志。
测试过程中，我们模拟的 络环境是【SIP消息-限制出口带宽】，在这种环境下，sip消息应该是发送不出去的。但是因为sdk提供的sip消息发送接口是异步方法，应用层调用sdk提供的sip消息发送接口返回0，这种情况只能说明应用层调用sip消息发送接口成功，并不能保证sip消息已经成功发送给对方。

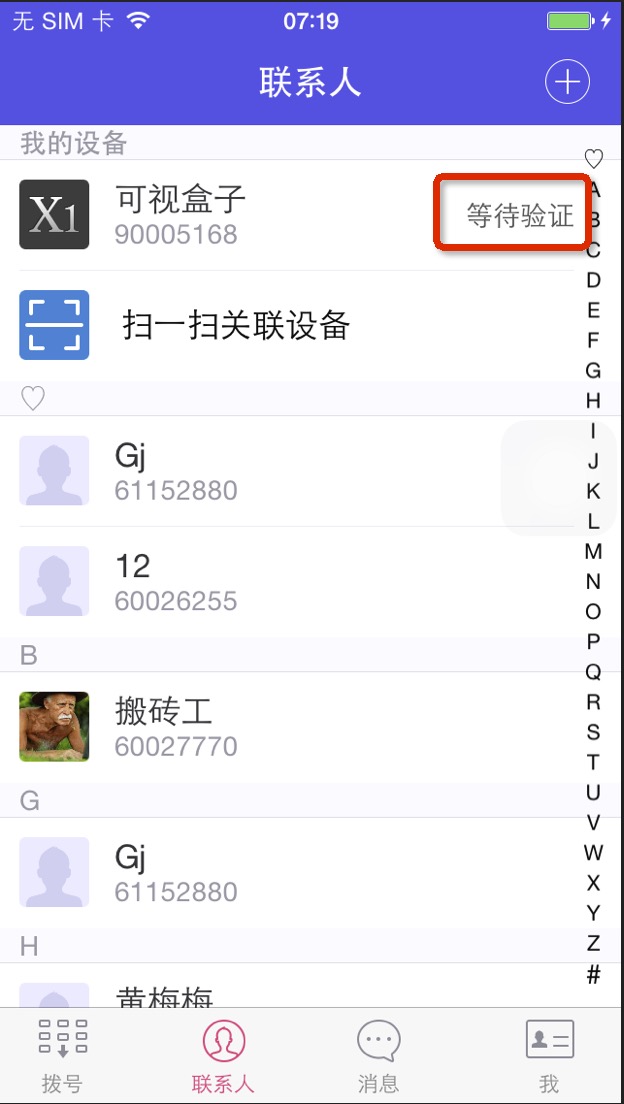

所以在手机端这边页面显示结果是，关联关系已经初步建立，但是还需要等待验证，也就是等待x1那边返回的建立成功或者失败的sip消息。

b、将模拟 络环境切换到【SIP消息-限制入口带宽】，并将 络开关打开，设置后的效果如下图

d、由于手机的入口带宽已经被限制为0，x1那边向服务器请求建立关联关系的结果通过sip消息发送给手机端，手机端无法接收到。请x1那边协调看下sip消息是否发送成功。

e、在确认x1那边的sip消息已经发送后，关闭Network Link Conditioner的 络开关。等待手机端在后台启动的定时器（每30s去服务端获取一次关联设备列表数据）获取数据成功，获取成功后，将会刷新联系人列表页显示。

页面具体变化是文本【等待验证】隐藏消失。这样，手机端和x1就成功建立了i看家关联关系。
