创建一个新的PCB文件

要使用PCB向导来创建PCB，完成以下步骤：

1、在 Files 面板的底部的 New from Template 单元点击 PCB Board Wizard 创建新的PCB。如果这个选项没有显示在屏幕上，点向上的箭头图标关闭上面的一些单元。

2、 PCB Board Wizard 打开。你首先看见的是介绍页。点 Next 按钮继续。

3、设置度量单位为英制 ( Imperial )，注意:1000 mils = 1 inch 。

4 、 向导的第三页允许你选择你要使用的板轮廓。在本教程中我们使用我们自定义的板子尺寸。从板轮廓列表中选择 Custom ， 点击 Next 。

5 、 在下一页，你进入了自定义板选项。在本教程电路中，一个 2 x 2 inch 的板子将给我大量的空间。选择 Rectangular 并在 Width 和 Height 栏 键入 2000 。取消选择 Title Block & Scale 、 Legend String 和 Dimension Lines 以及 Corner Cutoff 和 Inner Cutoff 。点击 Next 继续。

6 、在这一页允许你选择板子的层数。我需要两个 signal layer ，不需要 power planes 。点击 Next 继续。

7 、在设计中使用的过孔( via )样式选择 Thru-hole vias only ，点击 Next 。

8 、在下一页允许你设置元件 / 导线的技术(布线)选取项。选择 Thru-hole components 选项，将相邻焊盘( pad) 间的导线数设为 One Track 。 点击 Next 继续。

9、下一页允许你设置一些应用到你的板子上的设计规则。设为默认值。点 Next 按钮继续。

10、最后一页允许你将自定义的板子保存为模板，允许你按你输入的规则来创建新的板子基础。我们不想将我们的教程板子保存为模板，确认该选项未被选择，点击 Finish 关闭向导。

13、现在图纸被关闭，选择 View > Fit Board ( 热键V，F)将只显示板子形状。

14、PCB文档会自动添加(连接)到项目，并列表在 Projects 标签中紧靠项目名称的 PCBs 下面。

15、选择 File Save As 来将新PCB文件重命名(用* . PcbDoc 扩展名 )。指定你要把这个PCB保存在你的硬盘上的位置，在文件名栏里键入文件名 Multivibrator.PcbDoc 并点击 Save 。

将新的PCB添加到项目

如果你想添加到项目的PCB是以自由文件打开的，在 Projects 面板的 Free Documents 单元 右击PCB文件，选择 Add to Project 。 这个PCB现在就列表在 Projects 标签紧靠项目名称的 PCBs 下面并连接到项目文件。

转换设计

更新PCB

1、电气层 –包括32个信 层和16个平面层。电气层在设计中添加或移除是在板层管理器中，选择 Design > Layer Stack Manager 来显示这个对话框。

2、机械层–有16个用途的机械层，用来定义板轮廓、放置厚度，包括制造说明、或其它设计需要的机械说明。这些层在打印和底片文件的产生时都是可选择的。在 Board Layers 对话框你可以添加、移除和命名机械层。

3、特殊层–包括顶层和底层丝印层、阻焊和助焊层、钻孔层、禁止布线层(用于定义电气边界)、多层(用于多层焊盘和过孔)、连接层、DRC错误层、栅格层和孔层。在 Board Layers 对话框中控制这些特殊层的显示。

板层控制器

本教程是一个简单设计，使用单面板或双面板布线就可以了。如果设计更复杂些，你可以在板层管理器中添加更多的层。

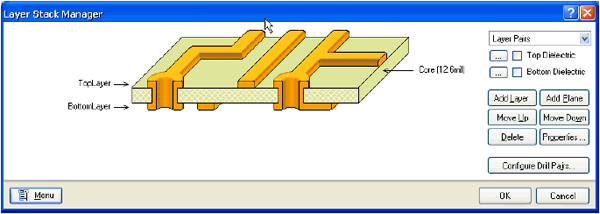

1、选择 Design > Layer Stack Manager 显示 Layer Stack Manager 对话框。

2、新层和平面添加在当前所选择的层下面。层的参数，如铜厚和非电参数都会用在信 完整分析中。点击 OK 关闭对话框。

新板打开时会有许多你用不上的可用层，因此，要关闭一些不需要的层。

完成以下步骤来关闭层：

1、按快捷键L显示 Board Layers 对话框。

2、右击并选择 Used On 将那些没有东西的层关闭。

3、确认四个 Mask 层和 Drill Drawing 层名称旁边的 Show 按钮因没有勾选而不会显示。点击 OK 关闭对话框。
