UML-综合实例- 上书店

实验目的

(1) 理解组件图的基本概念；
(2) 理解部署图的基本概念；
(3) 理解包图的基本概念；
(4) 掌握在Rational Rose中绘制组件图、部署图和包图的操作方法。

实验内容

一、将上个实验的 上书店_领域建模.mdl备份一份，将其中另一份名命名为 上书店_分析建模.mdl，绘制分析阶段类图，并理解(类的职责分析-确定类的属性和操作)。

分析阶段类图：

说明：图中中间的两个类Cart和CartItem是分析阶段的类图，这里显示出来是为便于比较和理解；购物车控制类CartAction操作栏中只列出了部分操作，其余未列出了是其属性的访问和设置方法，例如setBookId( )、get BookId( )等。

三、系统静态建模–包图
注：深蓝色的字为说明

五、系统的配置与实现–部署图

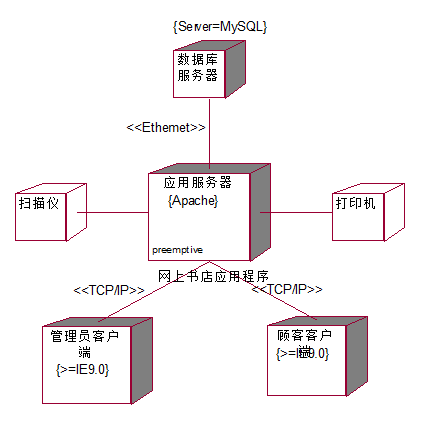

• 部署图主要用来说明系统的软件和硬件是如何分布的。在 上书店系统中，显然需要一台应用服务器保存和运行整个Web应用程序，同时需要一台数据库服务器进行数据管理。此外，还有很多客户端通过互联 与应用服务器相连，这样作为顾客用户的会员和访客可以通过 络访问应用服务器获取相应的服务。管理员客户端也可以通过互联 或局域 与应用服务器连接进行业务管理。应用服务器还可以与打印机或扫描仪等设备相连。

• 部署图:


上书店_领域建模.mdl、 上书店_分析建模.mdl、 上书店_设计建模.mdl 的文件：
链接：https://pan.baidu.com/s/1G4LfCpFSJa2gXiRoMLsT4A
提取码：2nhd
