实验所需工具：keil、proteus
编译环境：Windows 10

keil下载安装及学习教程：
https://blog.csdn.net/ssj925319/article/details/108919862
proteus下载安装及学习教程：
https://blog.csdn.net/ssj925319/article/details/108929227

一、Proteus 创建工程

• 打开 proteus 软件，创建新工程。

• 创建原理图，勾选上，再点击 DEFAULT ，再点击 Next 。

• 创建固件项目，选择 Cortex-M3 ，选择 STM32F103R6 芯片，再点击 Next 。

二、配置实验元件

proteus 绘制原理图的详细教程请参考博客：Proteus使用教程并仿真51程序——LED流水灯

• 点击左边的 P 按钮，开始选择元件。

• 再添加电阻元件：RES，选择完成后点击确定或者右上角关闭窗口。

• 左击 LED-YELLOW ，再左击旋转按钮（可以旋转元件的方向），然后在图上左击放置 LED 灯。

• 再放置一个电阻。

• 修改电阻的阻值：双击 10k 字样，输入框内输入 50 ，再点击 OK （阻值10k太大了，LED亮度不明显，需要改小）。

三、开始仿真运行

• 双击 proteus 原理图的芯片，添加 .hex 文件，再点击 OK。

.hex 的下载如下：
链接：https://pan.baidu.com/s/1-7qMuw2U4aUQKzciZJ570g
提取码：fnx4
.hex 文件的生成需要使用 keil 软件，由 keil 软件编写代码，然后生成 .hex 文件，再将 .hex 文件放进 Program File 中，芯片才能运行.

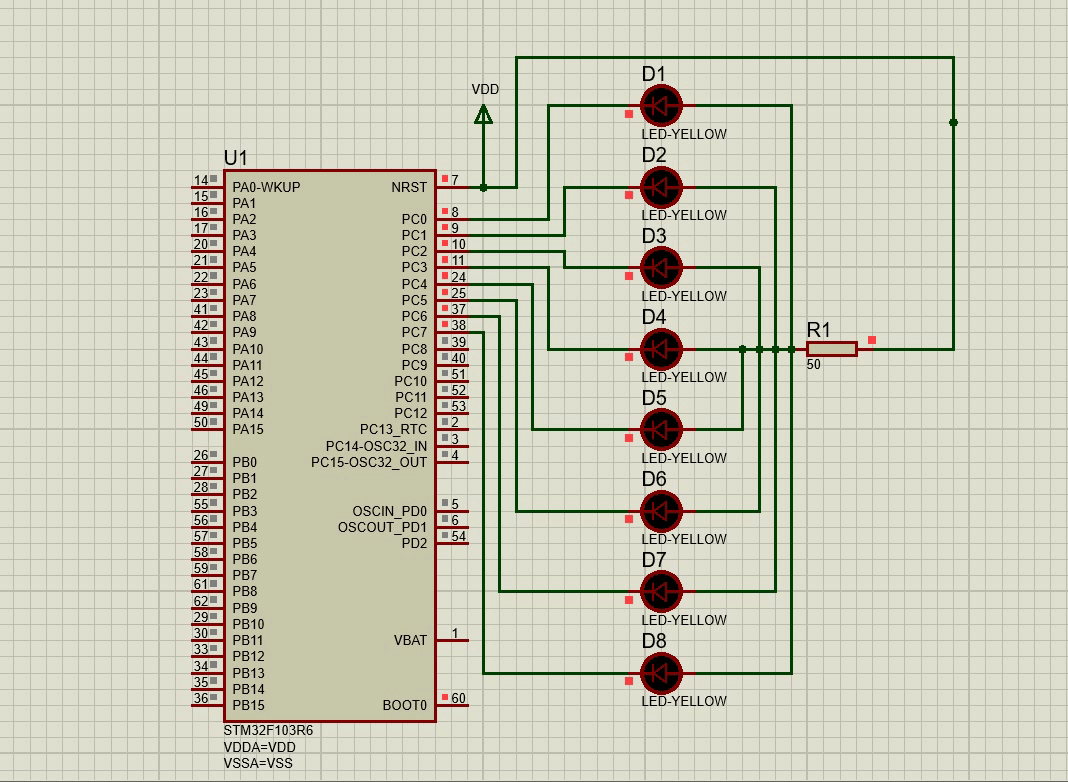

• 仿真结果如下。

四、参考资料

Proteus仿真STM32流水灯实验例程、详细步骤
