原标题:基于UG和MasterCAM测头自动编写探测程序探讨

最近在研究测头探测路径的自动编程,用了UG和mastercam分别进行了测试,感觉UG入门简单,但做探测路径编写太麻烦,没有Mc直观和“智能”。Mc优势明显,但入门较难,因为没有现成的后处理和测头机床文件,需要繁琐的设置和开发,UG有自带的后处理,但灵活性差,功能没有mc好用,也有可能是我对UG探测模块还没有深入学习导致的偏见,主要 上好像也没有相关的资料供参考学习,只有反复的摸索和实验去验证,要是有朋友在这方面做得好可以共同探讨和合作哈!UG出的程序好处是直接可以调用雷尼绍的内置O9开头的宏程序,目前正在测试两个软件出的探测程序在不同系统的机床及不同探头上的应用效果,后期会更新这方面的内容。好了,我们对比一下这两个软件出的探头程序,也算是我对最近研究的一些总结,有朋友发现问题可提出,谢谢!

先看一下MaterCAM x9出的探测程序:

O100

(PROGRAM NAME = XB2018-CMM03)

(POST TIME = 2018-10-10, 11:13)

(T4 = D5 LOLLIPOP MILL)

(T1 = D10 END MILL FLAT)

(OVERALL MAX = Z50.)

(OVERALL MIN = Z-10.)

#149=0 (RENPROGSTART)

#148=0 (RENPROGSTARTEND)

(_RENGCODE_START0001)

N100 G21

N102 G91 G28 Z0.

N104 G0 G17 G40 G49 G80 G94 G90 G56

N106 M20

(_RENGCODE_END)

(PRODPLUS_BEGIN)

POPEN

DPRNT[]

DPRNT[*****PGS]

DPRNT[*******1F]

DPRNT[********O]

#1=FIX[#3011/10000]

#2=#3011-[#1*10000]

#3=FIX[#2/100]

#4=#2-[#3*100]

DPRNT[*****#4[20]**#3[20]*#1[40]]

#1=FIX[#3012/10000]

#2=#3012-[#1*10000]

#3=FIX[#2/100]

#4=#2-[#3*100]

DPRNT[*****#1[20]**#3[20]**#4[20]]

PCLOS

M5

G56

G90

G65P2109A1.C0.I2.5D2.E2.H4.M0.Q0.R0.T-999U4.V2.W1.Z50.

G65P2002Z50.

G65P2002X34.5Y0.Z50.

G65P2102A34.5B0.C-7.5I42.5J0.K-17.25I29.878J-21.25K36.806I-17.25J-29.878K-21.25I-36.806J0.K0.I0.J100.K101.I102.J103.K105.I0.J0.K1.I0.J0.

#104=[40.-[#103*0.5]]*[1.]

G65P2002Z50.

G65P2108B5261.I0.J1.C0.D0.F1.H1.K5261.Q0.R102.S103.U1.V1.W1.X100.Y101.

G65P2007

(PRODPLUS_END0004)

(_RENGCODE_START0005)

N142 M21

N144 G91 G28 Z0.

N146 G28 Y0.

N148 M01

N1001

T1 M6

(D10 END MILL FLAT)

(Z-MAX = Z25.)

(Z-MIN = Z-10.)

N150 G05.1 Q1

N152 G0 G90 G56 X-10. Y15.5 S1000 M3

N154 G43 Z25. H1

N156 Z10.

N158 G1 Z-10. F600.

N160 Y25.5 F120.

N162 G2 X0. Y35.5 I10. J0.

N164 X35.5 Y0. I0. J-35.5

N166 X0. Y-35.5 I-35.5 J0.

N168 X-35.5 Y0. I0. J35.5

N170 X0. Y35.5 I35.5 J0.

N172 X10. Y25.5 I0. J-10.

N174 G1 Y15.5

N176 G0 Z25.

N178 M5

N180 G05.1 Q0

N182 G91 G28 Z0.

N184 M01

N186 M20

(_RENGCODE_END)

(PRODPLUS_BEGIN)

M5

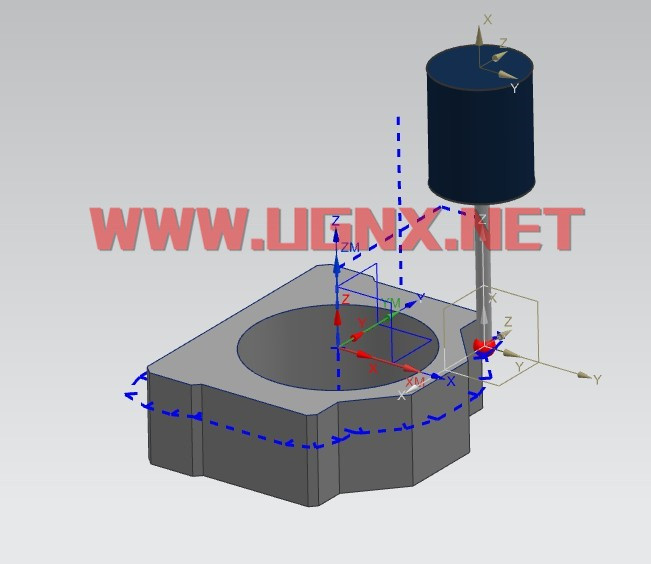

探头探测路径如下图:

还有就是Ug的测头尺寸不知道怎么修改呢,默认的是测球直径为9mm,怎么修改还真正摸索中。。。

先不管,后续把这两种程序导入机床测试一下便知!
